Intrări digitale programabile
Potrivit pentru unitatea principală Ring
8 DI & 5 DO
4 curent de intrare și 3 tensiune de intrare
Înregistrator de erori
ANSI 50N/51/51N/46/49F/27/59N...
+86-18702106858 / +86-21-69156352

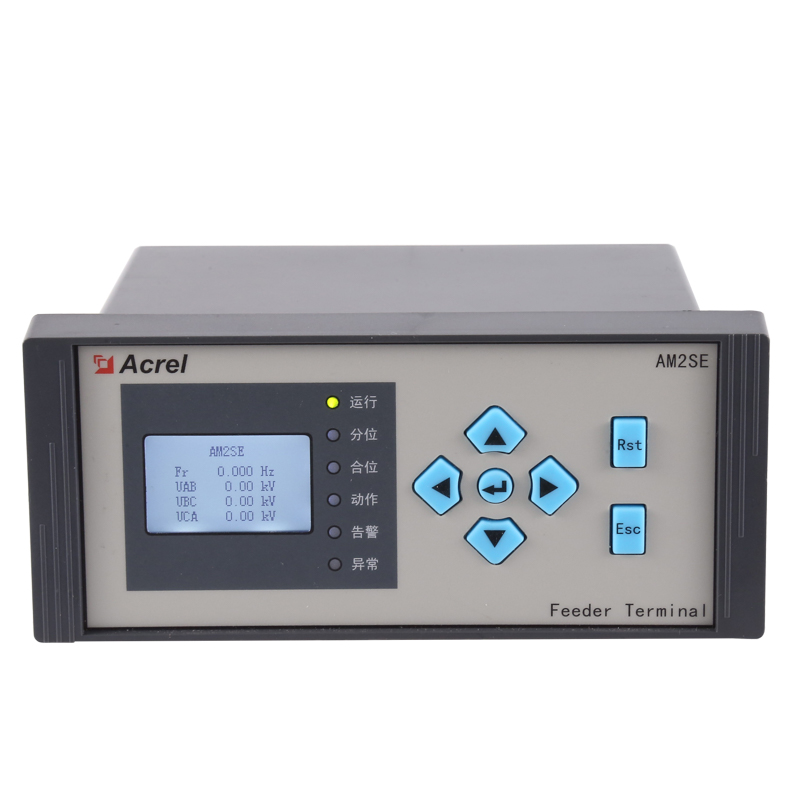

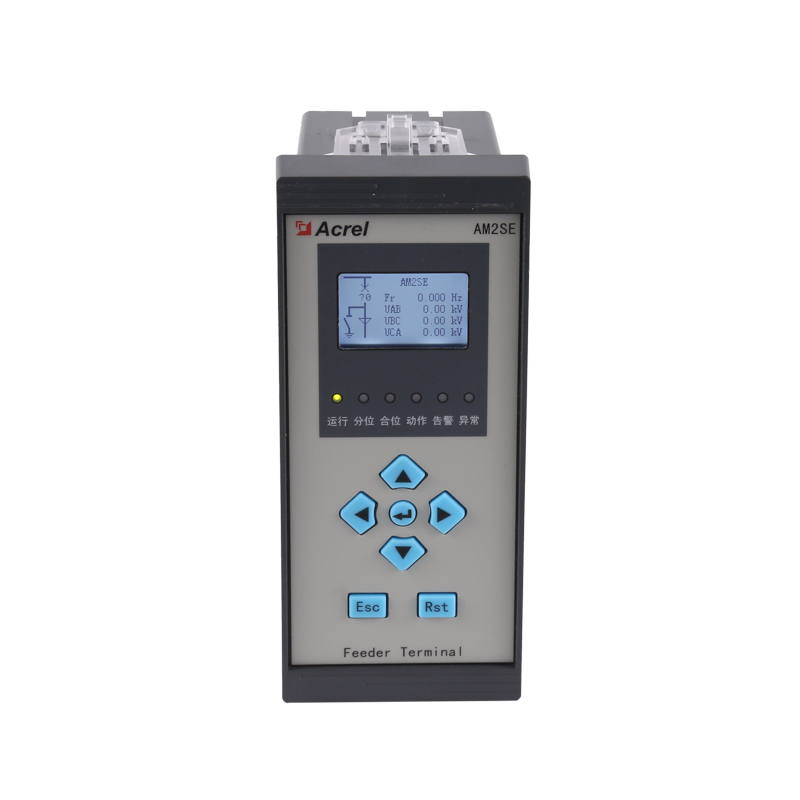

Releul de protecție Acrel AM2SE este o soluție extrem de adaptabilă concepută pentru aplicații de medie tensiune (10kV). Dispune de un design modular cu intrări digitale programabile (8 DI și 5 DO), făcându-l ideal pentru unitățile principale inelare și aparatele de comutare MT. Releul acceptă 4 curenți de intrare și 3 tensiuni de intrare, oferind flexibilitate pentru diferite scenarii de protecție a alimentatorului.
Echipat cu funcționalități avansate de protecție, AM2SE respectă standardele ANSI, inclusiv 50N, 51, 51N, 46, 49F, 27 și 59N. Include un înregistrator de erori pentru analiza detaliată a evenimentelor, sporind fiabilitatea sistemului și eficiența întreținerii.
Releul oferă opțiuni de comunicare versatile cu suport pentru protocoale Modbus-RTU/TCP și IEC 60870-5-103. CPU-ul său puternic asigură procesarea eficientă a datelor și integrarea în sistemele de alimentare moderne. În plus, AM2SE oferă conectivitate USB pentru o configurare ușoară și ieșiri programabile de 4-20 mA DC pentru transmiterea semnalului analogic.
Cu designul său robust și setul extins de caracteristici, releul de protecție AM2SE este o alegere fiabilă pentru protejarea rețelelor de medie tensiune, asigurând o distribuție eficientă și sigură a energiei.
| Parametrii tehnici | Valoare | |||
| Intrare | Conexiune | Monofazat-2 fire, 3-fazat-3-fire, 3-fazat-4 fire | ||
| Frecvența | 45-65 Hz | |||
| Tensiune | Evaluare: | |||
| monofazat : AC 100V、400V | ||||
| Trifazat: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(doar dimensiunea 96) | ||||
| Supraîncărcare: rating de 1,2 ori {continuu): rating de 2 ori pentru 1 secundă | ||||
| Consum de energie: < 0,5VA | ||||
| Curent | Evaluare: AC IA、5A | |||
| Supraîncărcare: evaluare de 1,2 ori (continuu); evaluare de 10 ori pentru 1 secundă | ||||
| Consum de energie: < 0,5VA | ||||
| Ieșire | Energie electrică | Ieșire mode:open-collector photo-coupler pulse | ||
| Constante de puls: 10000imp/kWh (setabil), consultați schema de conexiuni pentru detalii; | ||||
| Comunicare | Port RS485, protocol Modbus -RTU, protocol DLT645 (versiunile 07 și 97), | |||
| Rata baud 1200 ~ 38400 | ||||
| Funcția | Intrare de comutare | Intrare contact uscat, sursă de alimentare încorporată; dacă modelul este KA, este activ 220V AC. | ||
| Ieșire de comutare | Ieșire mode: Relay normally open contact output | |||
| Capacitate de contact: AC 250V/3A、 DC 30V/3A | ||||
| Ieșire analogică | 4 - 20mA | |||
| Clasa de precizie | Frecvența:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Sursa de alimentare | AC/DC 85-265V sau DC24V（±20%）sau DC48V(±20%) | |||
| consum de energie ≤10VA | ||||
| Securitate | Tensiunea de rezistență a frecvenței de alimentare | Între sursă de alimentare//Ieșire de comutare// Intrare curent//Intrare de tensiune și transmisie// Comunicare //Ieșire impuls//intrare comutare AC 2 kV 1min; | ||
| Între sursa de alimentare, ieșire comutatoare, intrare curentă, intrare tensiune AC 2 kV 1 min; | ||||
| Între transmisie, comunicație, ieșire impuls, intrare comutatoare AC 1kV 1 min; | ||||
| Rezistenta de izolare | Intrare、Output end to machine enclosure >100MΩ | |||
| Mediul | Temperatura | lucru: -25°C~ 65°C pastrare: -40°C ~ 80°C | ||
| Umiditate | ≤93%RH fără condensare | |||
| Altitudinea | ≤2500m | |||
