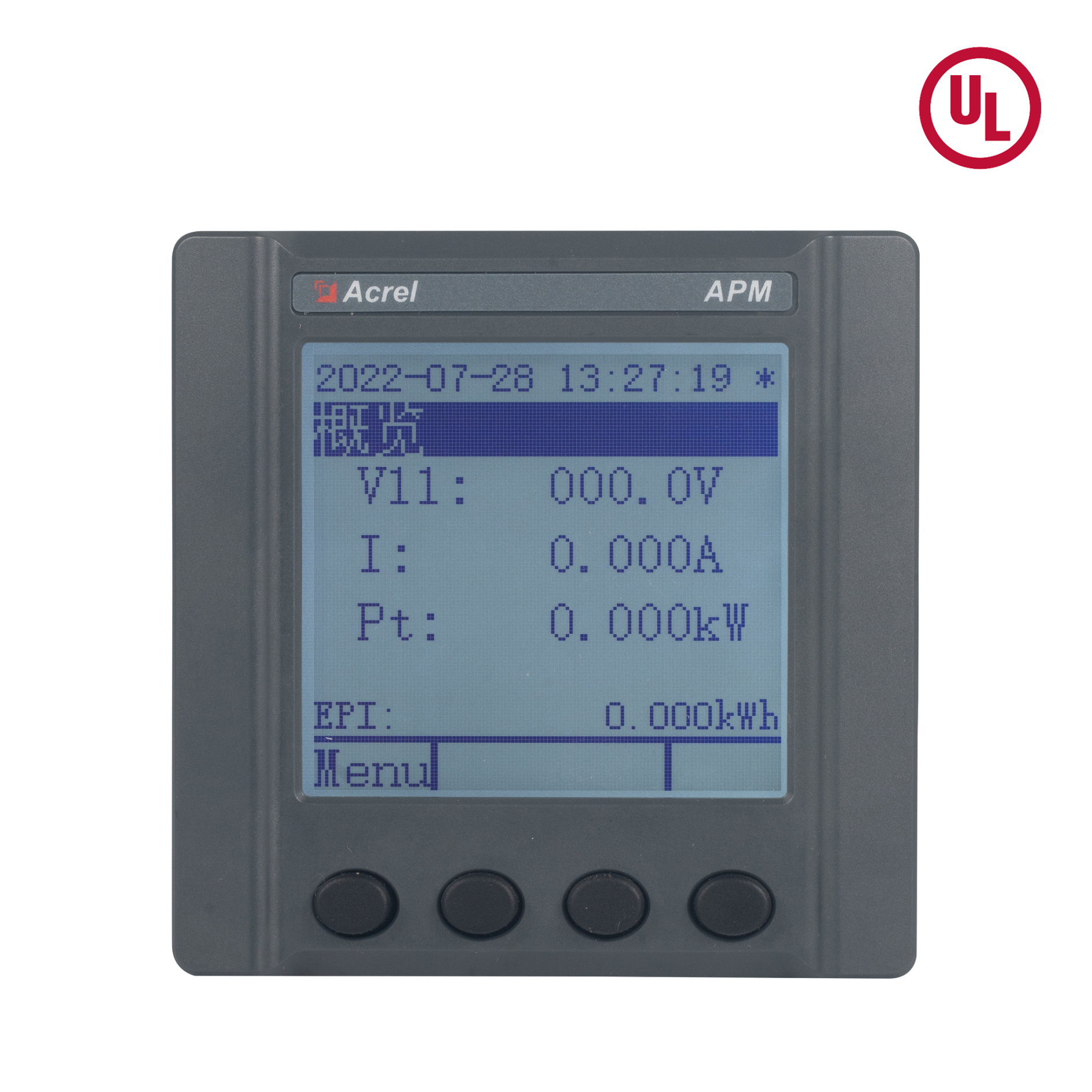

Certificare UL
Măsurare trifazată AC
Instalare montată pe șină DIN sau pe panou Opțional
4DI/2DO
2-63-a armonică
Comunicare RS485
Comunicare CE Opțional
+86-18702106858 / +86-21-69156352

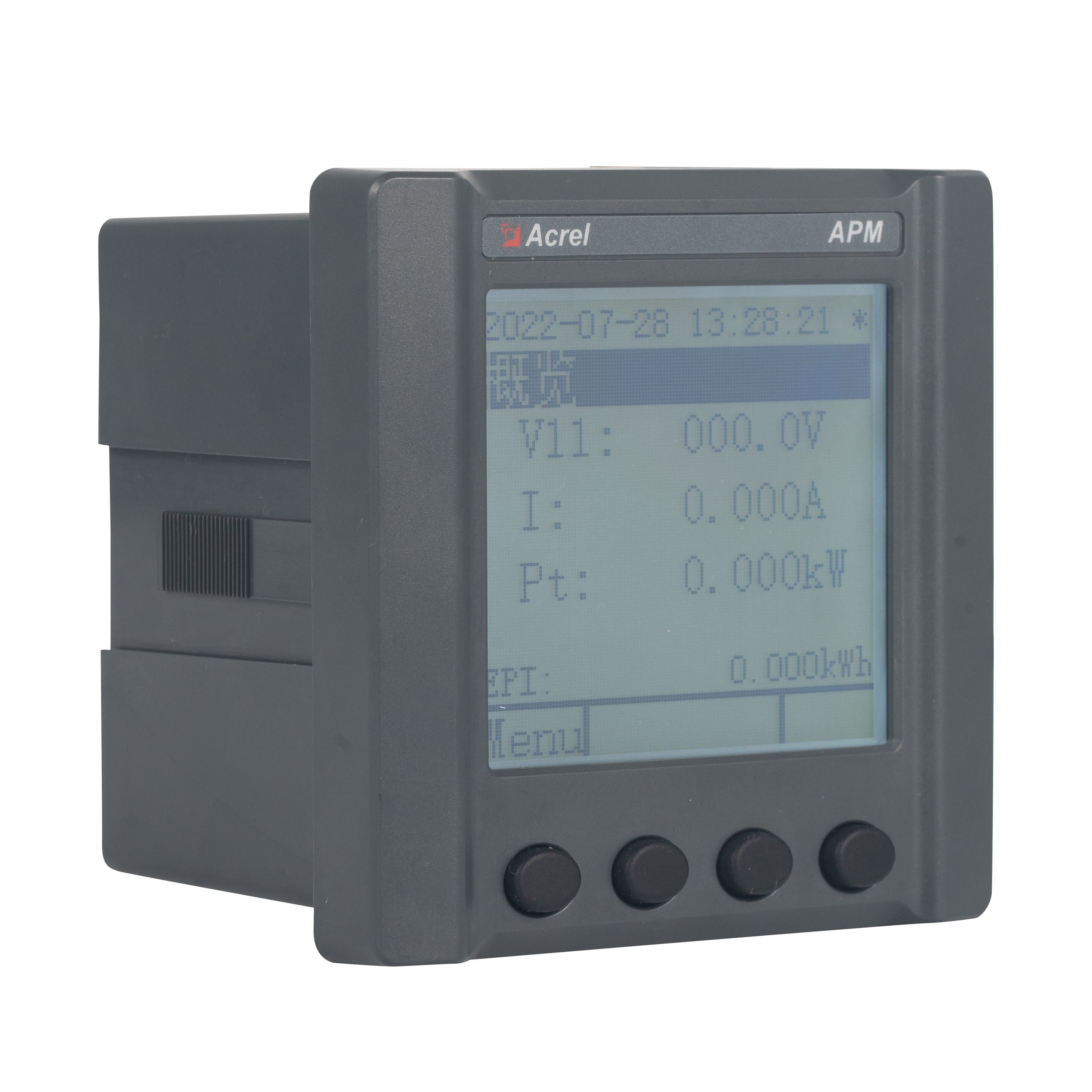

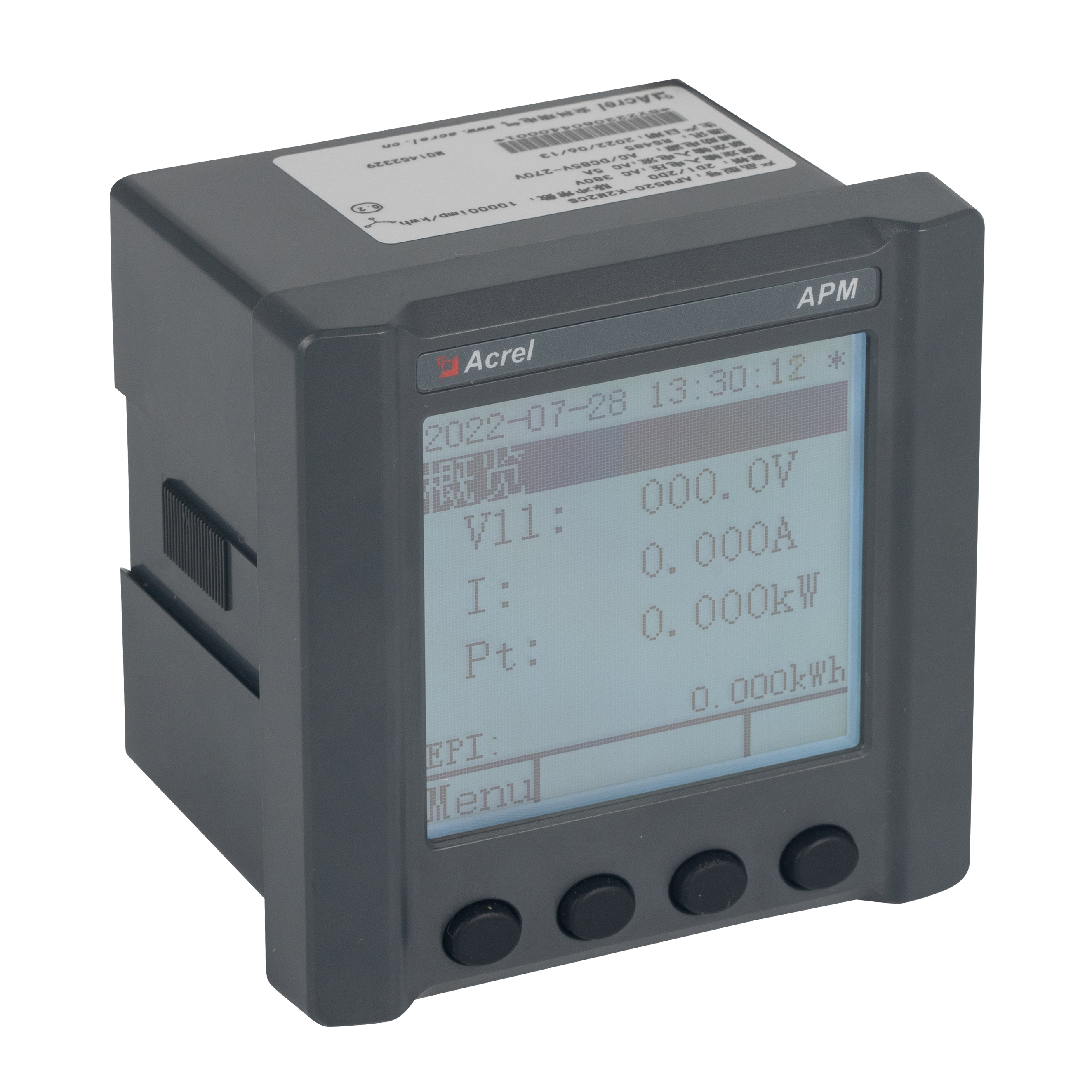

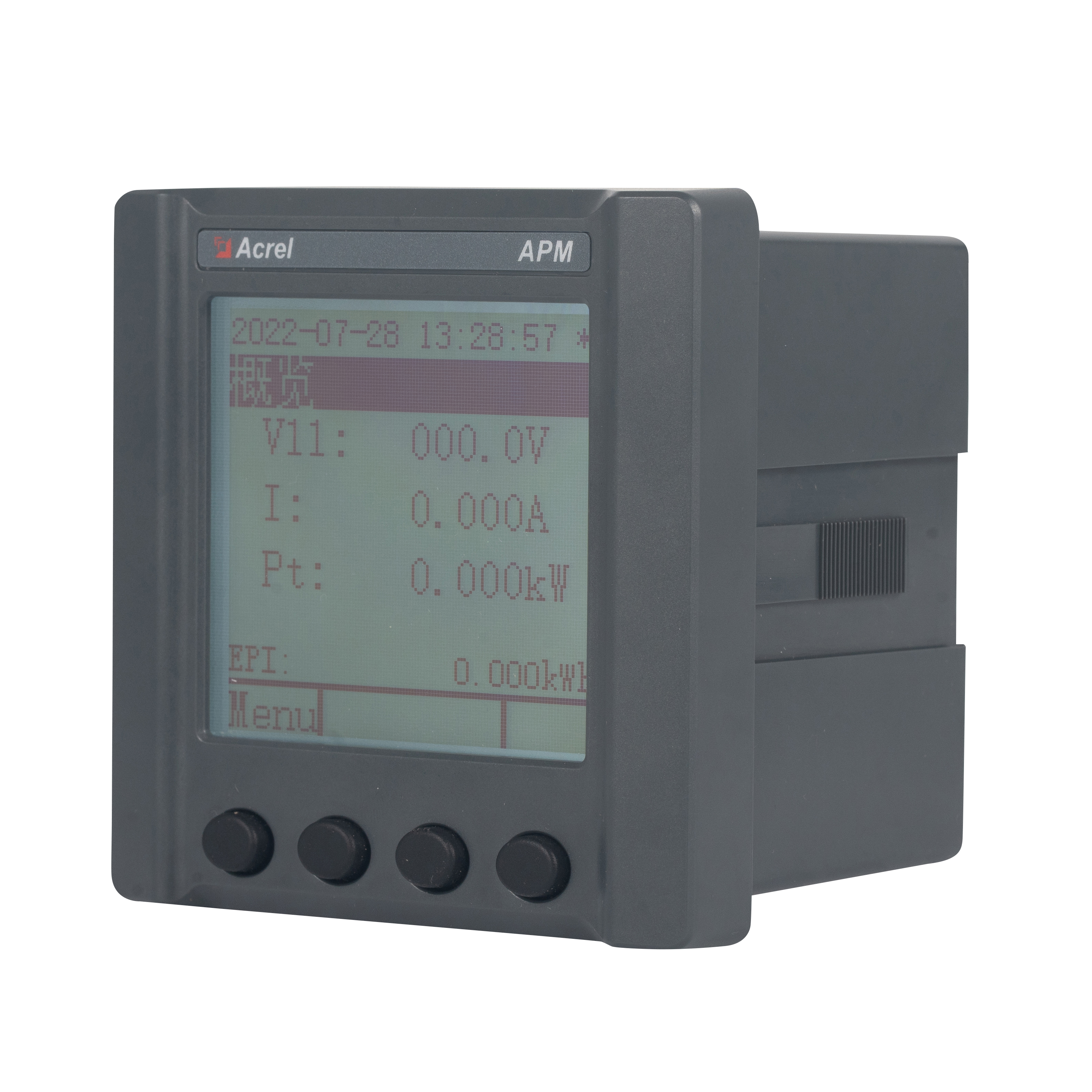

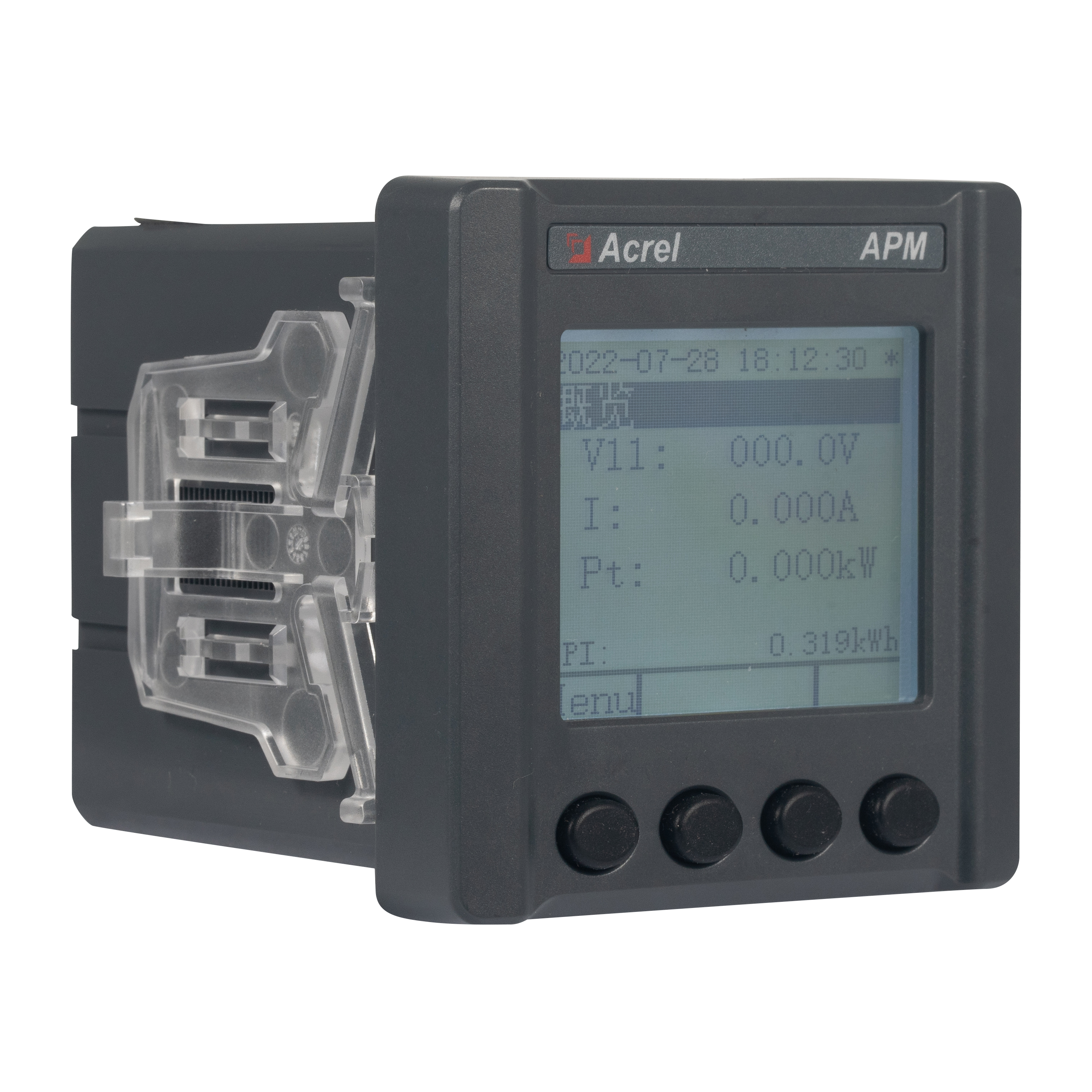

Contorul de putere a rețelei APM521 (denumit în continuare contor) este proiectat conform standardelor internaționale IEC, oferind măsurarea completă a cantității electrice, statistici energetice, analiza calității energiei, funcții de înregistrare a evenimentelor și capabilități de comunicare în rețea. Este utilizat în principal pentru monitorizarea completă a calității sursei de energie în rețelele electrice. Această serie de contoare este echipată cu module DI/DO și module AO care oferă o multitudine de funcții, permițând implementarea flexibilă a măsurării cantității electrice complete și monitorizarea stărilor comutatoarelor în circuitele electrice.
Functii:
| Parametrii măsurați | Masurarea electrica totala |
| Energie în patru cadrane, energie electrică reactivă în patru cadrane, electricitate în fază divizată, energie aparentă, energie cu rată multiplă | |
| Ieșire impuls | Putere activă totală, putere reactivă totală ieșire impuls de energie electrică |
| Cerere | Curent trifazat, putere activă, putere reactivă, putere aparentă cerere în timp real și cerere maximă (inclusiv marca temporală), cererea maximă a lunii trecute (inclusiv marca temporală). |
| Statistici de valori extreme | Curent, tensiune de linie, tensiune de fază, putere activă, putere reactivă și alți parametri electrici valori extreme ale acestei luni și ale lunii trecute (inclusiv marcajele de timp) |
| Calitatea puterii | Dezechilibru de curent, tensiune de linie, tensiune de fază |
| Unghiul de fază de tensiune, unghiul de fază curent | |
| Conținutul armonic total (impar, par) al tensiunii și curentului | |
| Conținut armonic de tensiune și curent (2-63 de ori) | |
| Coeficientul de vârf de tensiune | |
| Factor de formă de undă a telefonului | |
| Factorul K actual | |
| Vector | |
| Forma de undă de tensiune și curent | |
| Tensiune fundamentală, curent și factor de putere | |
| Abatere de tensiune, abatere de frecvență | |
| Pozitiv - tensiune de secvență, negativ - tensiune de secvență, zero - tensiune de secvență | |
| Pozitiv - curent de secvență, negativ - curent de secvență, zero - curent de secvență | |
| Energie electrică înghețată | Energie electrică înghețată 24 de ore, energie electrică înghețată 31 de zile, energie electrică înghețată în decembrie, energie electrică înghețată în timp obișnuit |
| Înregistrare evenimente | Înregistrări DIDO, care pot înregistra ultimele 128 de înregistrări DID |
| Înregistrare alarme | Ultimele 128 de înregistrări de alarmă pot fi înregistrate |
| Comunicare | Protocol Modbus - RTU, statut DL/T 645-2007 |
| Caracteristici opționale | Intrare digitală cu 4 canale și ieșire digitală cu 2 canale |
| 2 canale de iesire analogica, 4-20mA | |
| Extindeți al doilea canal de comunicație RS485 cu protocolul Modbus - RTU | |
| Extindeți comunicația Ethernet cu protocolul MODBUS-TCP, protocolul FTP |
| Articol | Parametri de performanță | |||
| Tensiune | Tensiune nominală (UL, CE) | 66VAC L-N 115VAC L-L | ||
| 230VAC L-N 400VAC L-L | ||||
| 277VAC L-N 480VAC L-L | ||||
| 400VAC L-N 690VAC L-L | ||||
| Tensiune nominală (CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Supraîncărcare | Evaluare de 1,2 ori (continuă) | |||
| de 2 ori ratingul timp de 1 secundă | ||||
| Consumul de energie | <1VA | |||
| Clasa de precizie | Eroare ±0,2% | |||
| Curent | Curent nominal (UL, CE) | 1A, 5A | ||
| Curent nominal (CPA) | 0,015-0,075（6）A（Energie activă） | |||
| 3X1(6)A（Energie reactivă） | ||||
| Supraîncărcare | Evaluare de 1,2 ori (continuă) | |||
| de 10 ori ratingul pentru 1 secundă | ||||
| Consumul de energie | <0,2VA | |||
| Clasa de precizie | Eroare ±0,2% | |||
| Putere | Putere activă, reactivă, aparentă, eroare ±0,2% | |||
| Frecvența rețelei | UL, CE | 50Hz/60Hz, eroare ±0,2% | ||
| CPA | 50 Hz, eroare ± 0,2% | |||
| Rata de răspuns | ≤200ms (tensiune, curent, putere) | |||
| ≤1s (energie electrică) | ||||
| Categoria de măsurare | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230ULN(＋20%) 400ULL(＋20%) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(＋20%) CATⅢ | ||||
| 400ULN(＋20%) 690ULL(＋20%) CATⅡ | ||||
| Contorizare | Energie electrică | Energie activă ：Clasa D（0.2S） | ||
| Energie reactivă (precizie de clasa 2) | ||||
| Alimentare auxiliară | AC/DC 85-300V | |||
| Consumul de energie≤4W、10VA | ||||
| Compatibilitate electromagnetică | Imunitate la descărcare electrostatică clasa IV | |||
| Clasa IV de imunitate electrică la explozie tranzitorie rapide | ||||
| Imunitate la supratensiune (șoc) Clasa IV | ||||
| Securitate | Putere frequency withstand voltage | Între comunicare și intrarea semnalului, AC4kV 1min | ||
| Rezistenta de izolare | Terminale de intrare și ieșire la carcasă >500MΩ | |||
| Comunicare | Interfață și protocol de comunicare | Interfață RS485, protocol Modbus RTU | ||
| Comunicare address range | Modbus RTU: 1 ~ 247; | |||
| Rata baud | Suport 1200bps-38400bps | |||
| Mediul | Temperatura de functionare | -40℃~70℃ | ||
| Temperatura de depozitare | -40℃~80℃ | |||
| Umiditatea relativă | ≤95% (fără condensare) | |||
| Altitudinea | ≥2000m，≤5000m Se aplică numai sursei de alimentare cu un interval de tensiune AC/DC 85-265V și tensiune sub 277/480V. | |||
| Mediul de instalare | Utilizare în interior (locație uscată) | |||
| Evaluare IP | IP54 (panoul frontal), IP30 (corp) | |||
| Gradul de poluare | Clasa 2 | |||
| Categorii de supratensiune | OVC III | |||
| Standard de referință | UL | CAN/CSA C22.2 NR.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 Nr.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||

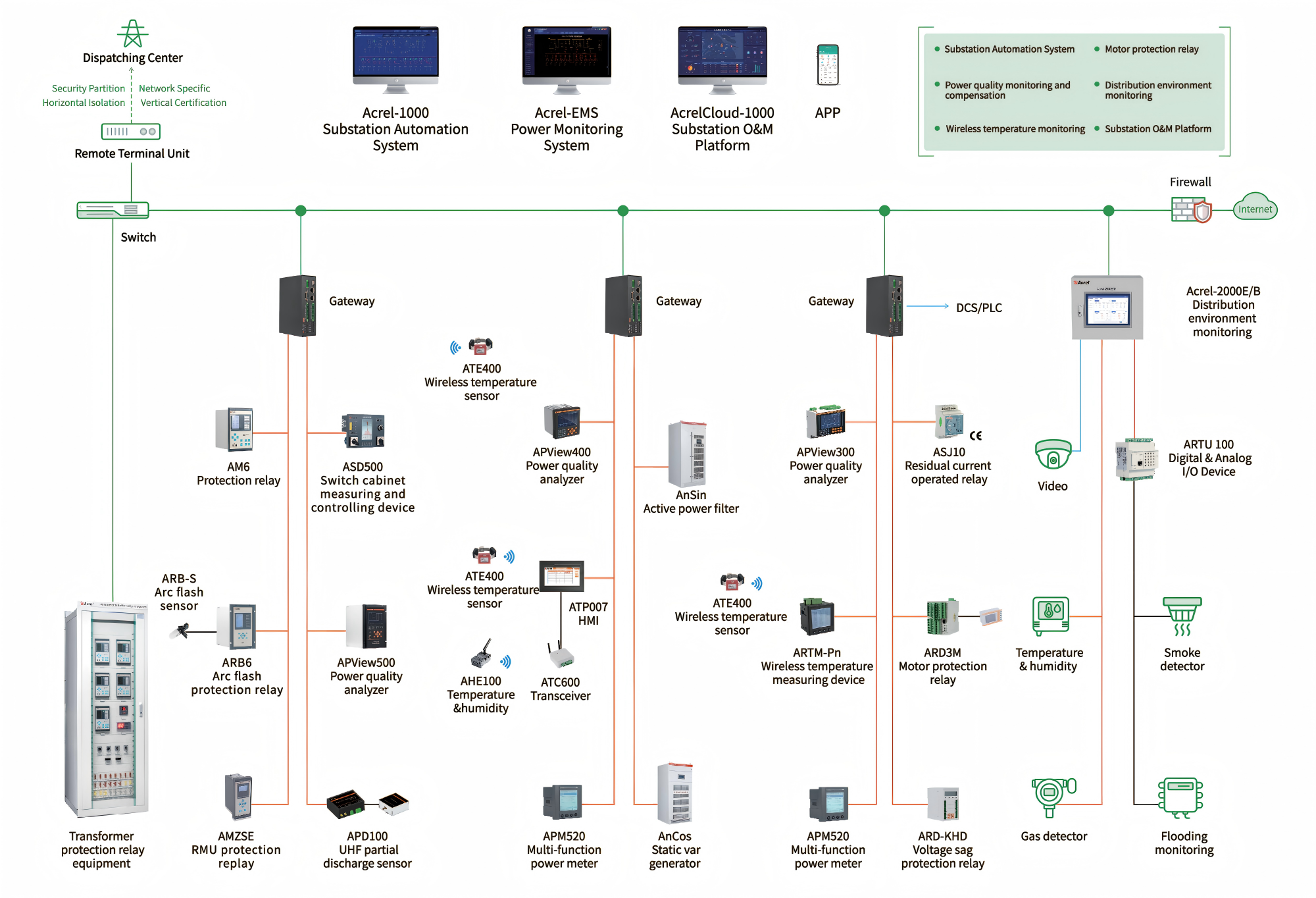

Soluție de monitorizare a puterii

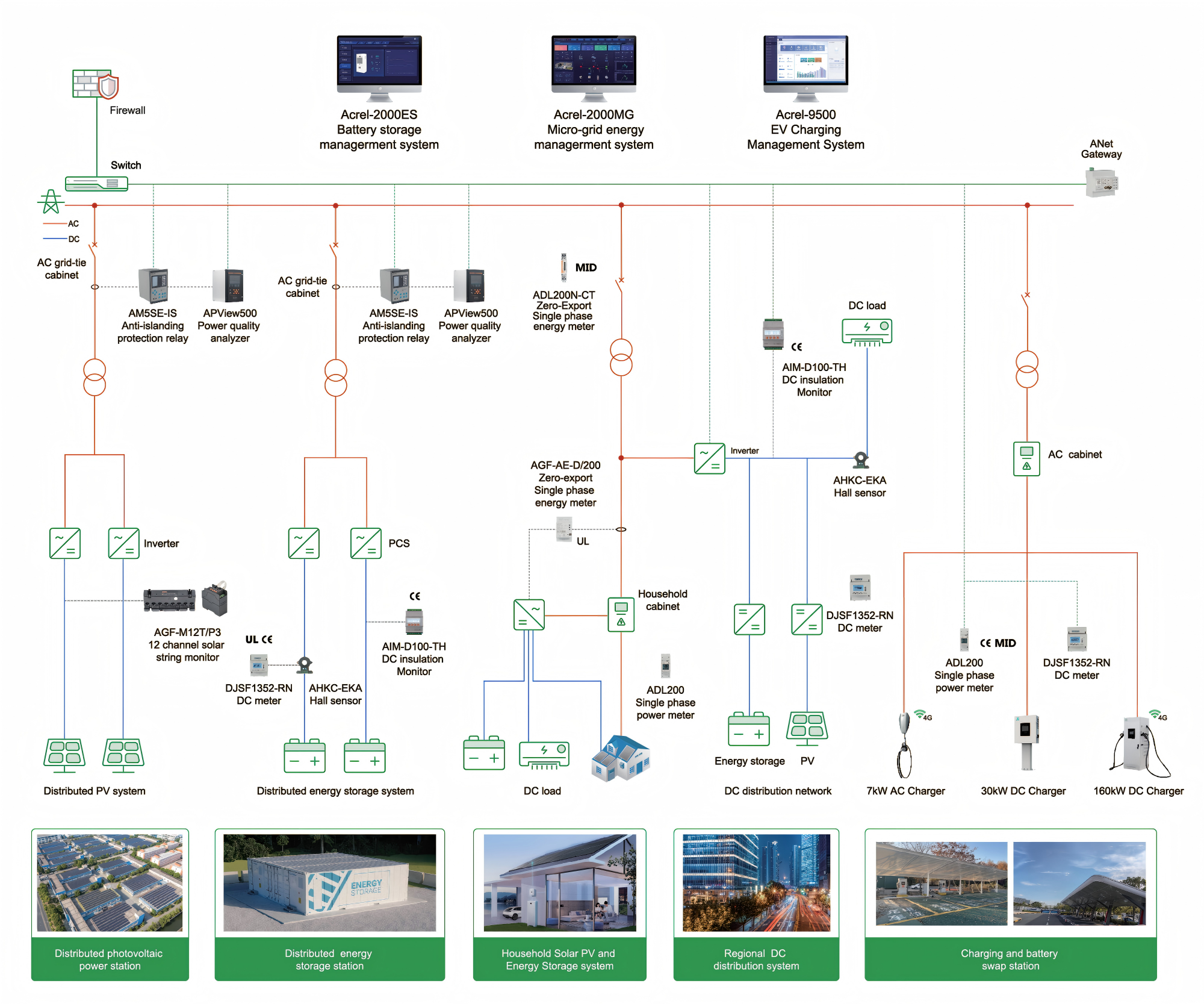

Energie regenerabilă
