Acasă / Produse / Contor de energie / Contor de energie AC / Comunicație Ethernet Modbus-TCP AC Contor de energie trifazat cu CT-uri externe

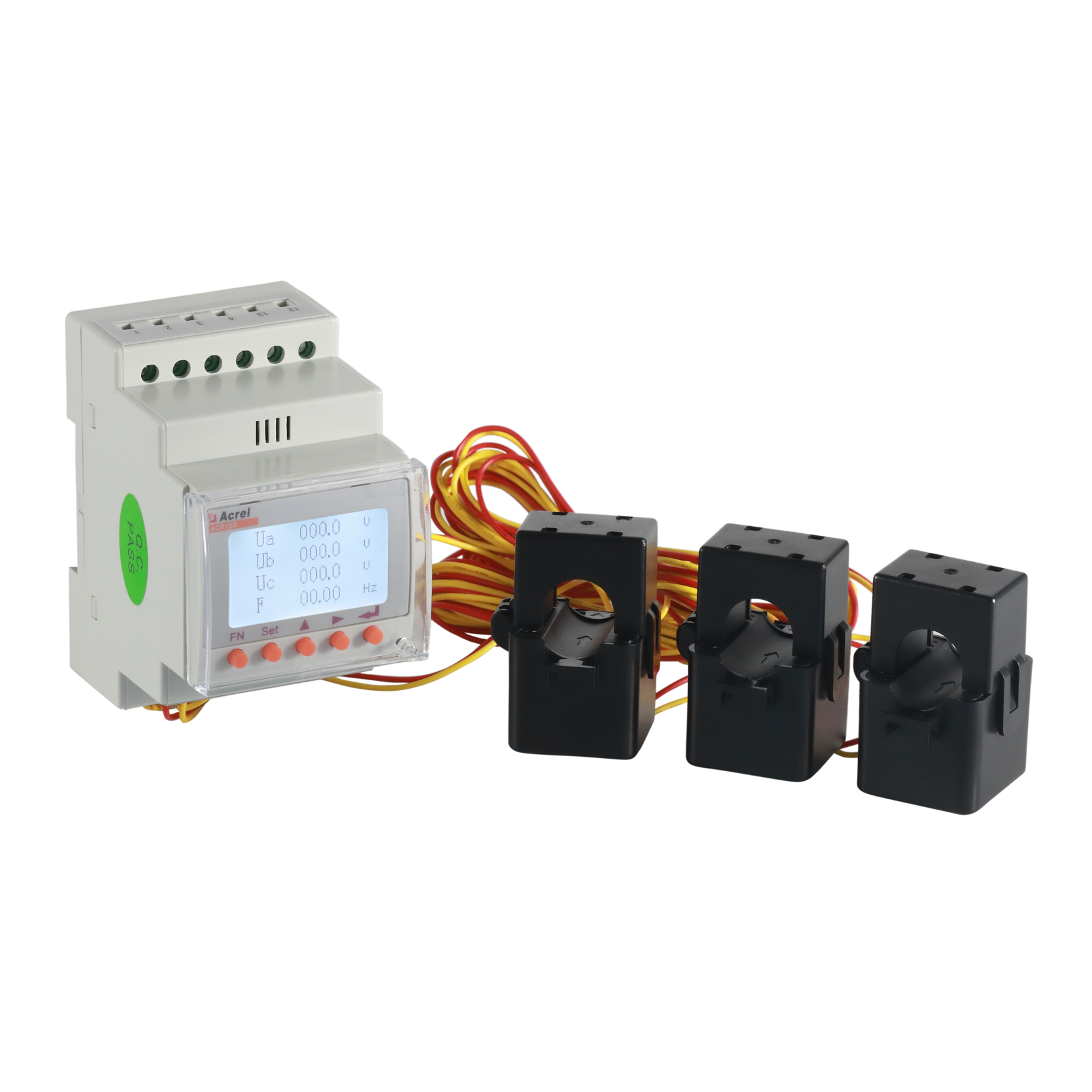

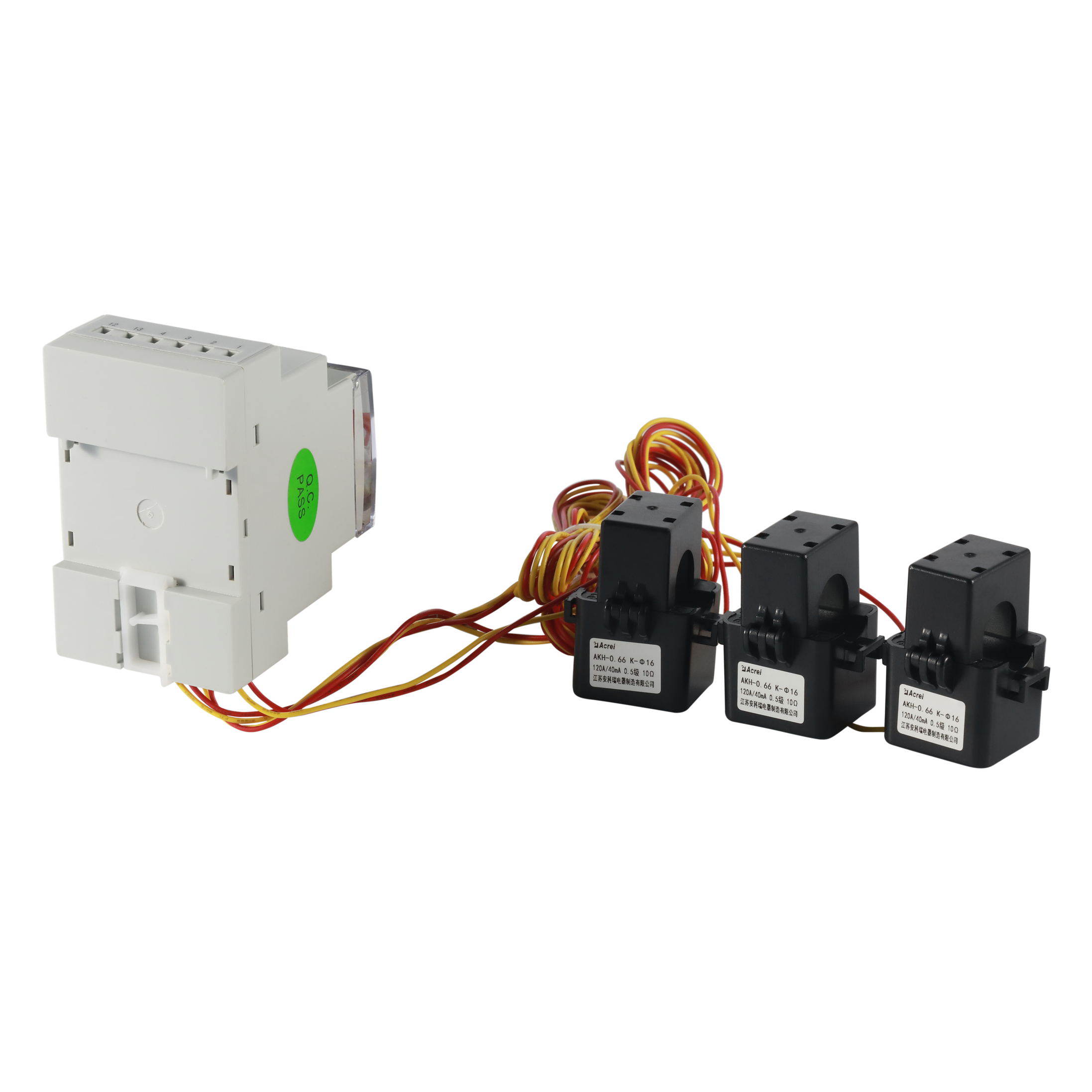

Comunicație Ethernet Modbus-TCP AC Contor de energie trifazat cu CT-uri externe

Port RJ45 de comunicare Ethernet

Protocolul Modbus-TCP

Măsurare trifazată AC

Curent nominal: 5A prin TC sau 80/120/200A prin TC externe

Tensiune nominală: AC 3*230/400V

Certificat CE

Contactati-Ne
PREV: Nu produsul anterior
URMĂTOAREA: Contor de energie trifazat de clasă de înaltă precizie certificat UL 0.2S AC

+86-18702106858 / +86-21-69156352

[email protected]

  • Descrie

  • Instrumentul electric multifuncțional de tip șină ACR10R este un dispozitiv inteligent conceput pentru monitorizarea completă a energiei și gestionarea energiei. Acesta integrează măsurători precise ale parametrilor electrici, cum ar fi curentul monofazat/trifazat, tensiunea, puterea activă, puterea reactivă, puterea aparentă, frecvența și factorul de putere, oferind date în timp real pentru sistemele de management al energiei. Una dintre caracteristicile sale remarcabile este suportul pentru Comunicarea Ethernet cu protocolul Modbus-TCP, permițând integrarea perfectă în rețelele moderne de automatizare industrială. Instrumentul poate fi instalat cu ușurință la fața locului folosind montarea pe șină DIN și un transformator de curent cu miez divizat, eliminând necesitatea demontării barelor colectoare și reducând timpul de instalare și costurile cu forța de muncă. Afișajul său LCD și interfața intuitivă cu butoane permit utilizatorilor să configureze parametrii și să monitorizeze operațiunile la nivel local, în timp ce ieșirile releului și intrările comutatoare oferă capacități de semnalizare și control de la distanță. Proiectat pentru medii industriale solicitante, este ideal pentru modernizari eficiente din punct de vedere energetic în industriile cu consum mare de energie, cum ar fi topirea, producția de fier și oțel și semiconductori. În plus, acceptă aplicații precum monitorizarea distribuită a energiei fotovoltaice și gestionarea cererii de energie. Cu o gamă largă de temperaturi de funcționare și standarde înalte de siguranță, ACR10R combină fiabilitatea, versatilitatea și ușurința de utilizare pentru diverse nevoi de monitorizare a puterii.

    Functii:

    Model ACR10R-(DxxT)E4S ACR10R-(DxxT)ES
    Funcția
    Metoda de afișare LCD (câmp LCD) ■ ■
    Parametrii de măsurare Curent/tensiune/frecvență/factor de putere ■ ■
    Putere activă/reactivă/putere aparentă ■ ■
    Măsurarea puterii în patru cadrane ■ ■
    Cerere maximă ■ ■
    Contorizare complexă a puterii ■ ■
    Înregistrarea datelor Înregistrare evenimente □
    Alarmă □
    Ceas incorporat ■ ■
    Comunicare interfata RS485 ■ ■
    Interfață Ethernet □
    interfata RJ45 □
    Funcție opțională (alegeți una) Ieșire releu (2DO) A1 (B1 sau C1)
    (4DI 2DO sau 4DI EP)*
    Comunicare Intrare de comutare (4DI) ■
    Funcție opțională (alegeți una) Ieșire impuls (2 canale) A1 (B1 sau C1)
    (4DI 2DO sau 4DI EP)*
  • Caietul de sarcini
  • Parametrii tehnici Indicatori
    Intrare Grilă trifazat cu patru fire
    Frecvența 45~65Hz
    Tensiune Tensiune nominală: 220V/380V (400V)
    Suprasarcină: de 1,2 ori tensiunea nominală (continuă); de 2 ori tensiunea nominală care durează 1 secundă
    Consum de energie: mai puțin de 0,2 VA
    Curent Evaluare: cu transformator extern 80A/26,7mA，120A/40mA，200A/66,66mA
    Cu senzor comun încorporat: 5A
    Suprasarcină: de 1,2 ori curentul nominal (continuu); de 10 ori curentul nominal care durează 1 secundă
    Consum de energie: mai puțin de 0,2 VA
    Ieșire Electricitate Ieșire mode:Open collector optocoupler pulse, 2-way output
    Trifazat Puls constant: 100 imp/kWh
    Comunicare Interfață RS485, Modbus-RTU, Ethernet (Opțional)
    Afișare LCD
    Funcția On Off Volum Intrare 4 intrări de contact uscat (Opțional)
    Ieșire Ieșire mode: 2-way relay normally open contact output（Optional）
    Capacitate de contact: AC 250V/3A, DC 30V/3A
    Precizie de măsurare Nivel 0,5, Energie reactivă: 2 nivel, Altele: 1 nivel
    Sursa de alimentare AC85~265V consum de energie ≤10VA
    Siguranță Tensiunea de rezistență a frecvenței de alimentare AC2kV între putere//ieșire de comutare//intrare de curent și intrare de tensiune//comunicație//ieșire de impuls//intrare de comutare 1min.
    Sursa de alimentare//switching output//current input and voltage input between two two AC2kV 1min.
    AC1kV între comunicare//ieșire în impuls//intrare de comutare două câte două 1 min.
    Rezistor de izolare Intrare and output to chassis >100MΩ
    Mediul Temperatura de lucru: -10 ℃ ~ 55 ℃ （Temperatura de lucru limită: -20 ℃ ~ 65 ℃）; Temperatura de depozitare: -25 ℃ ~ 70 ℃
    Umiditate relativă: 5%~95% fără condensare; altitudine: ≤2500m

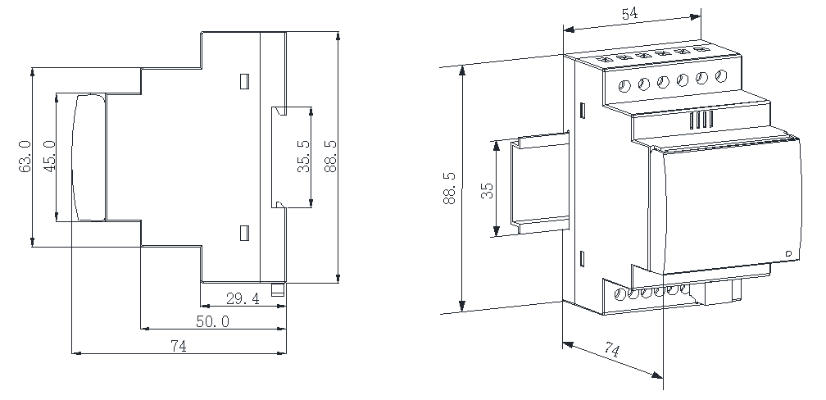

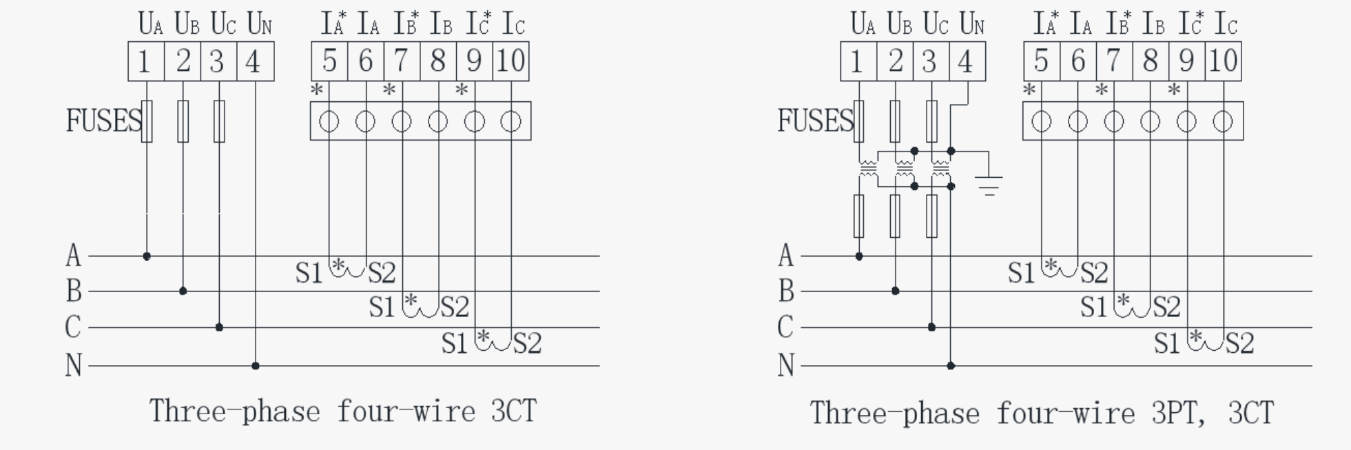

  • Dimensiune & Diagrama De Cablare

  • Scenariul De Aplicare

  • Soluție de monitorizare a puterii

    Energie regenerabilă

  • De Muncă Site-Ul De Aplicare
