Linie de intrare AC pentru centrul de date
Intrare independentă cu 2 canale trifazate
2-63 armonică
8DI 4DO 1 Temp. și umiditate

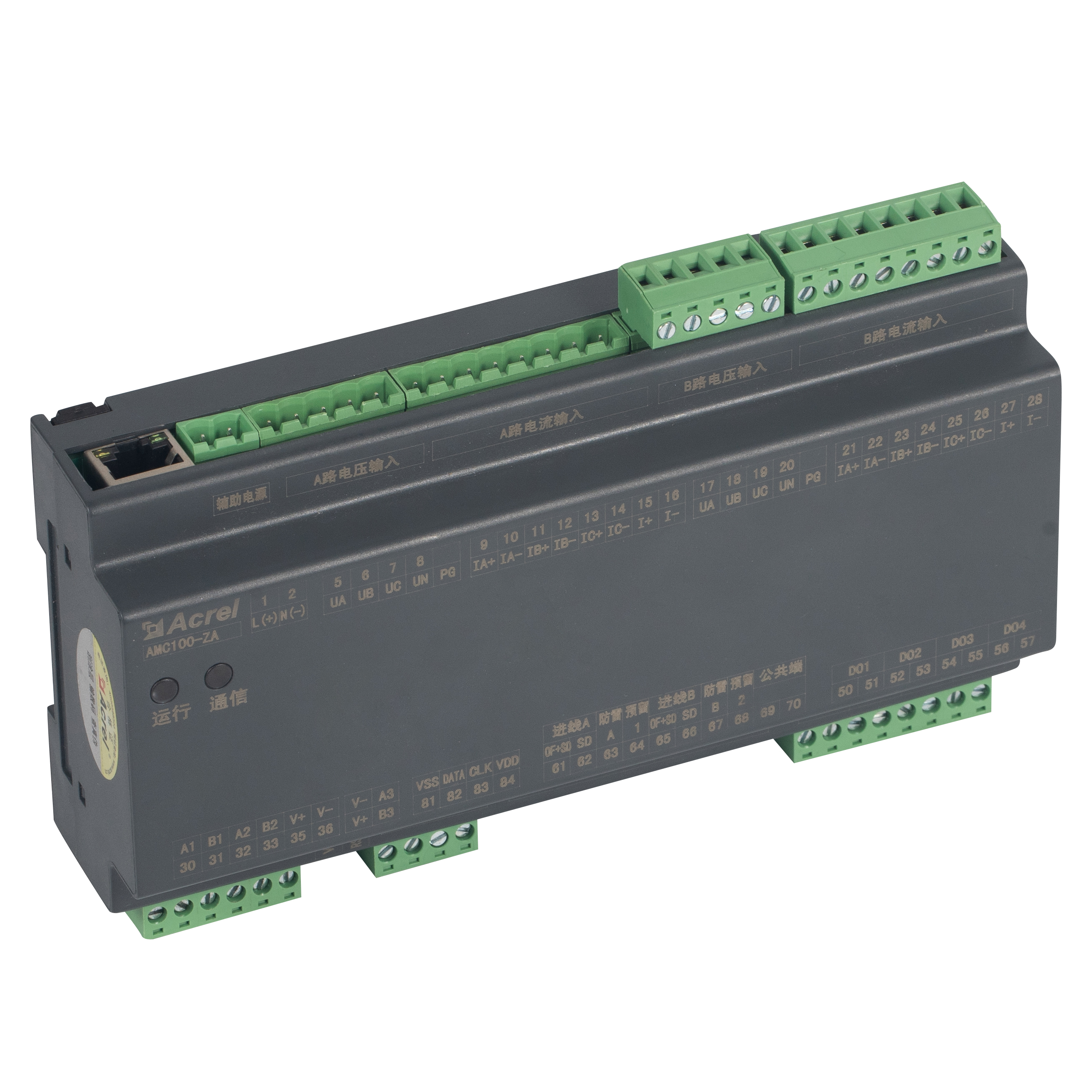

Comunicare Ethernet (Opțional)
Comunicare RS485 pe 3 canale
+86-18702106858 / +86-21-69156352

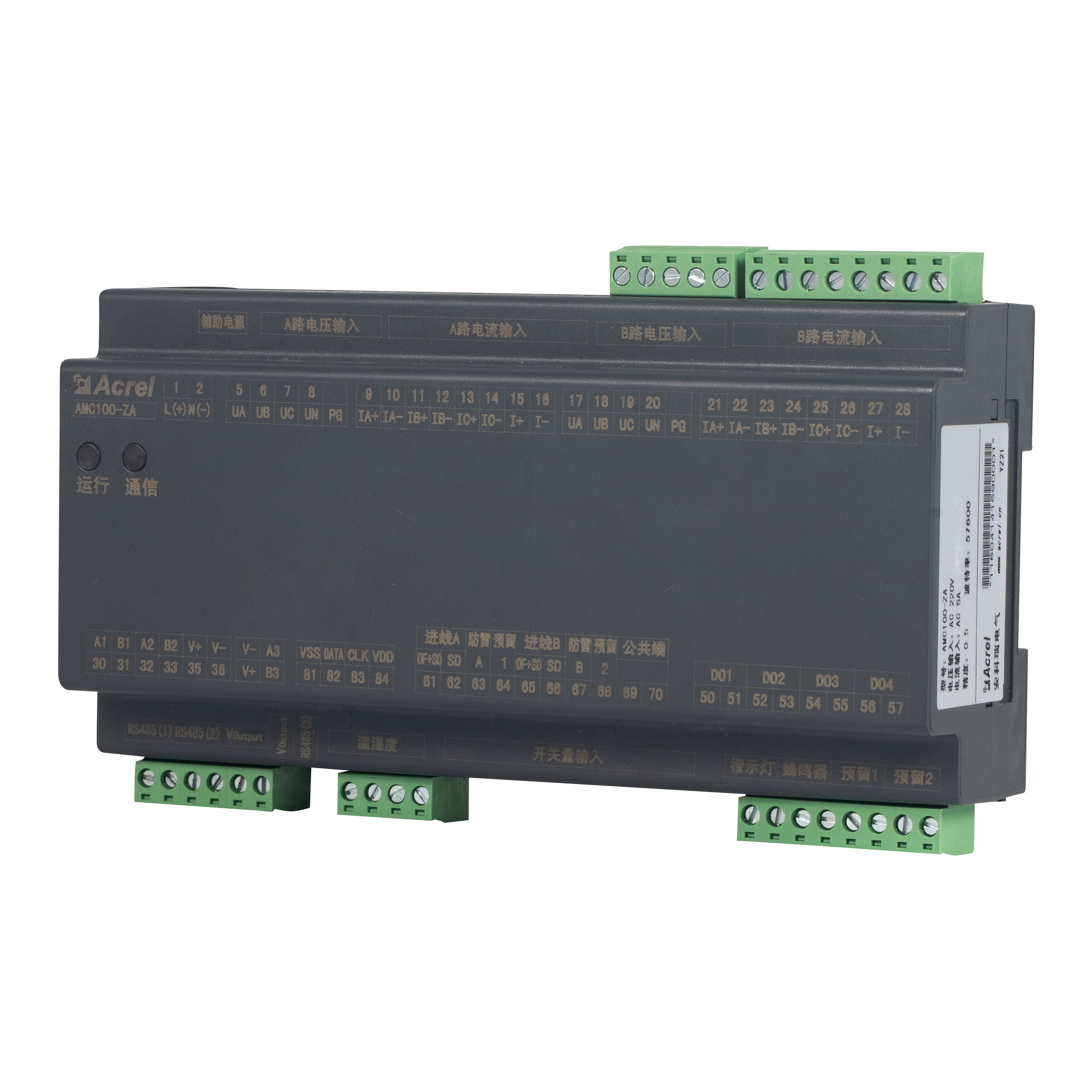

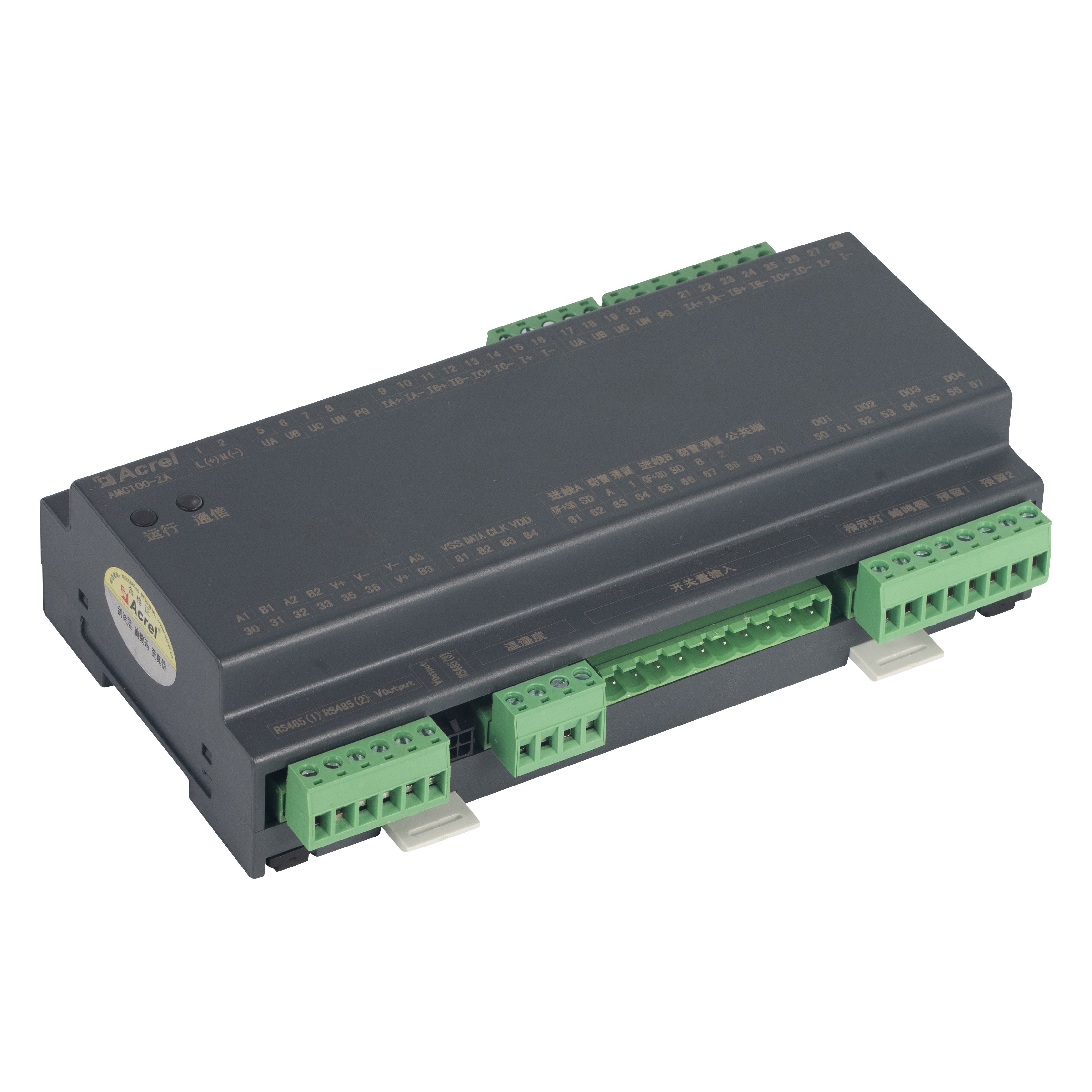

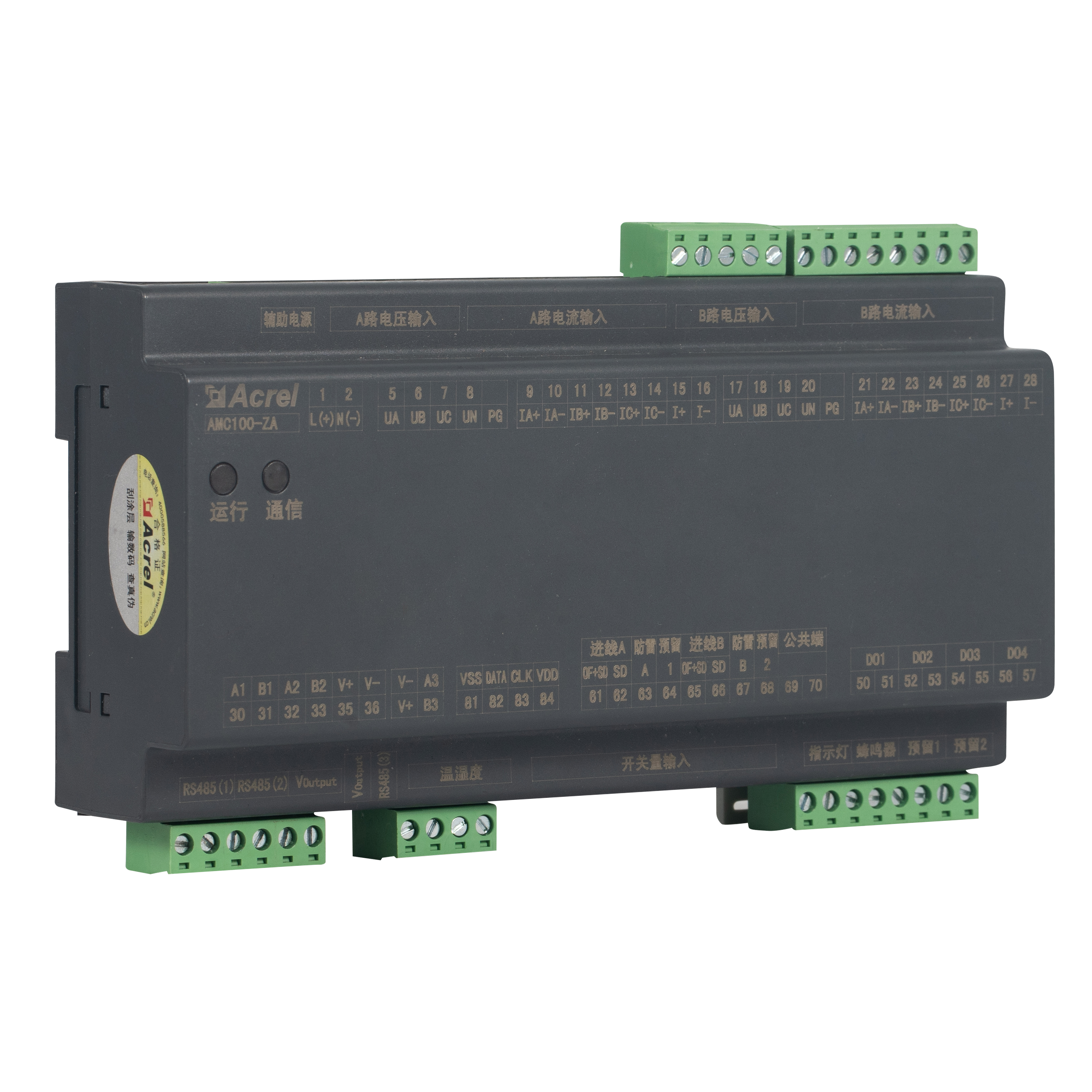

AMC100-ZA este unitatea de monitorizare de precizie a distribuției de energie AC pe șină DIN de la Acrel, concepută pentru rafturile de servere pentru centre de date. Urmărește simultan parametrii electrici completi ai alimentărilor trifazate duale A B, 192 de circuite de ieșire, 8 puncte de stare DI / 4 DO, 2 canale de scurgere, 1 senzor de temperatură-umiditate și 63 de armonici. Trei porturi RS485 Modbus-RTU permit integrarea fără probleme BMS/DCIM. Carcasă compactă de 180 mm, precizie de ± 0,5 %, praguri de alarmă pe canal și avertizare instantanee prin sunet și lumini reduce risipa de energie și timpul de nefuncționare, făcându-l inima scalabilă a soluțiilor de monitorizare a căilor de transport AC sau PDU pentru centrele de date ecologice..
| Model | AMC100-ZA | |
| Parametrii de măsurare | Tensiune, curent, frecvență, putere activă, putere reactivă, factor de putere, energie activă, energie reactivă, tensiune zero la pământ, curent de scurgere și curent de secvență zero, conținut total de armonici (THD), 2-63 armonici, dezechilibru de curent și tensiune, temperatura și umiditatea mediului ambiant | |
| Tensiune magistrală | Evaluat | 220VAC |
| Domeniul de măsurare | ±20% | |
| Supraîncărcare | Tensiune instantanee de 2 ori/sec | |
| Circuit de intrare curent | Evaluat | Secundar 5A |
| Gama | 0~6A | |
| Supraîncărcare | Continuu de 1,2 ori, instantaneu de 10 ori/sec | |
| Temperatura si umiditatea | Interval de temperatură | -40℃ ~ 99℃ |
| Interval de umiditate | 20%~90% | |
| Frecvența de intrare | AC45~65Hz | |
|
Precizia măsurătorilor
| Linie de intrare | Nivel de tensiune/curent 0,2, putere activă/nivel de energie 0,5, putere reactivă/nivel de energie 1 |
| Temperatura | ±1℃ | |
| Umiditate | ±5% | |
| Putere auxiliara | AMC100-ZA: semnal pentru a prelua puterea (≤15W) AMC100-ZA-P220: Alimentare independentă de 220V AMC100-ZA-P24: Alimentare independentă DC 12-24V | |
|
Mediul
| Temperatura | Lucru: -20℃~150℃ Depozitare: -25℃~70℃ |
| Umiditate | Umiditate relativă≤93% | |
| cota | ≤2500m | |
| Comutați ieșirea | 4 canale 3A 250VAC/3A 30VDC | |
| Comutator de intrare | 8 noduri uscate | |
| Comunicare | 1 RS485/Modbus-RTU izolat la sistemul de fundal 1 RS485/Modbus-RTU la ecran tactil 1 modul aval de conexiune RS485/Modbus-RTU Funcție opțională de comunicare Ethernet cu 1 canal | |

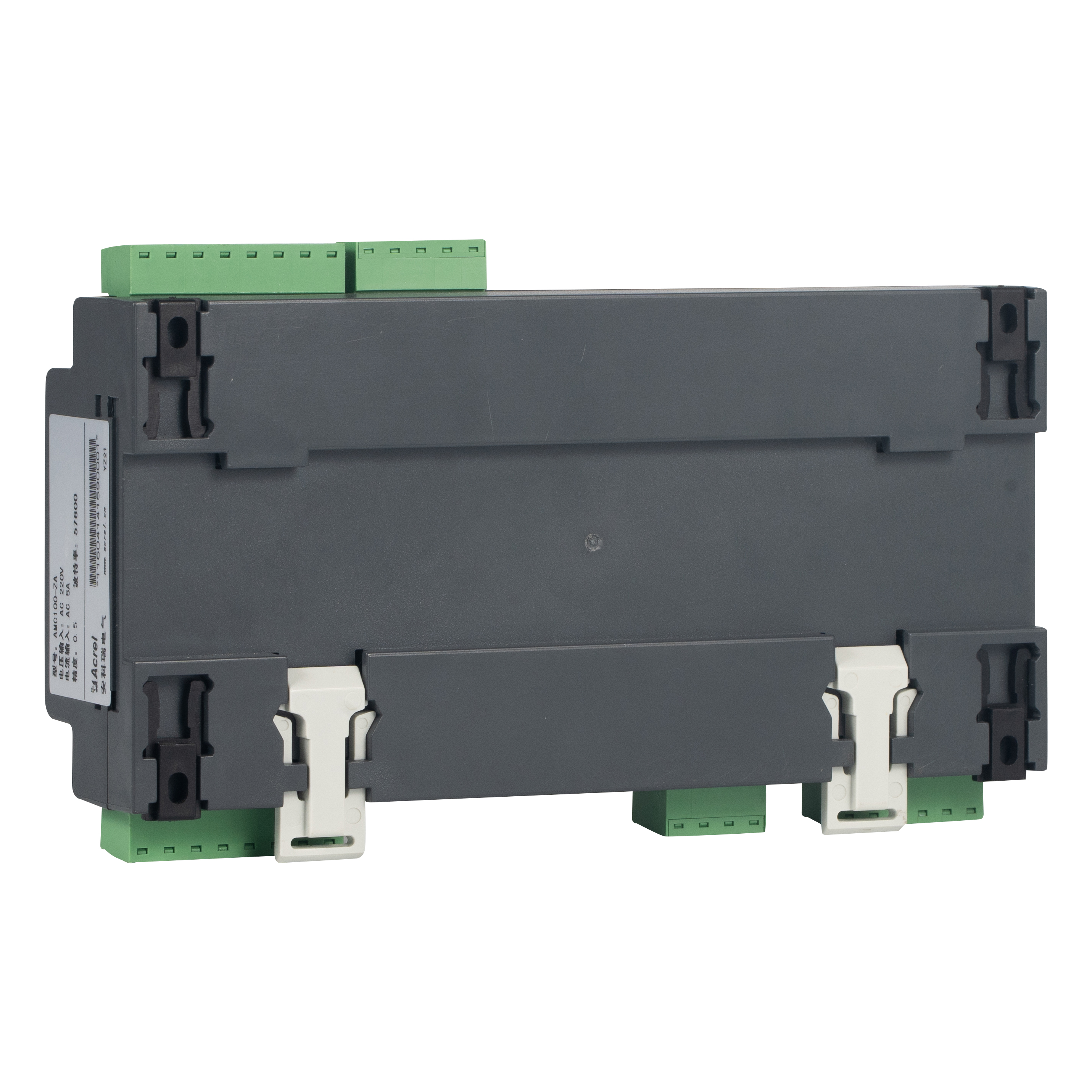

| Metoda de instalare | Instalare șină DIN35mm sau placa inferioară | |
| Nivel de protecție | IP20 | |
| Nivelul de poluare | 2 | |
|
Securitate
| Izolație | Rezistența de izolație între toate terminalele și părțile conductoare ale carcasei nu este mai mică de 100MΩ |
| Rezistenta la tensiune | Un semnal de tensiune și curent//B de semnal de tensiune și curent//comutator de ieșire//port de comunicație izolat//între alte porturi îndeplinesc AC2kV 1min, comutatorul de intrare și alte porturi ar trebui să respecte AC0.5kV 1min, curentul de scurgere Ar trebui să fie mai mic de 2mA, fără fenomen de defecțiune sau flashover. | |
|
Compatibilitate electromagnetică
| Interferență antistatică | Nivelul 4 |
| Explozie tranzitorie rapidă antielectrică | Nivelul 3 | |
| Interferență împotriva supratensiunii | Nivelul 4 | |
| Rezistenta la radiatiile camp electromagnetic de radiofrecventa | Nivelul 3 | |
