Contor de energie cu circuite duble AC pentru sistem hibrid cu mai multe inversoare

Curent nominal: 120A prin CT

Timp de răspuns rapid de 50 ms

Pentru sistem hibrid cu mai multe inversoare (invertor de stocare a energiei fotovoltaice)

Tensiune nominală: AC 3*230/400V

Clasa de înaltă precizie 0.5S

Ultra Subțire 1P 18mm

Contactati-Ne
PREV: Contor de energie AC monofazat, certificat UL, cu nucleu split CT
URMĂTOAREA: Contor de energie de monitorizare a distribuției de energie AC de precizie pentru centrul de date

+86-18702106858 / +86-21-69156352

[email protected]

  • Descrie

  • Contorul de energie multifuncțional montat pe șină DIN din seria ADL cu CT-uri externe este un contor de energie inteligent conceput special pentru sistemele de energie regenerabilă, cum ar fi Sistemul hibrid Multi-Invertor (invertor de stocare a energiei fotovoltaice), sistemele micro-invertoare, sistemele de stocare a energiei și sistemele de cuplare AC.

    Produsul are precizie ridicată, dimensiuni mici, răspuns rapid și instalare ușoară. Este capabil de eșantionare, măsurare și monitorizare a parametrilor electrici.

    Invertorul sau sistemul de management al energiei (EMS) poate comunica cu acesta pentru a realiza un flux anti-invers, a regla generarea de energie și a gestiona încărcarea și descărcarea bateriei pe baza puterii în timp real și a energiei acumulate. Acceptă contorizarea bidirecțională și permite gestionarea energiei fotovoltaice distribuite de uz casnic.

  • Caietul de sarcini
  • Articol Parametrii
    Seria de modele ADL400M
    Măsurare Grilă Monofazat
    Tensiune Tensiune nominală AC 230 V
    Interval de intrare ± 2 0%
    Supraîncărcare Evaluare de 1,2 ori ( continuu )
    de 2 ori ratingul timp de 1 secundă
    Consumul de energie < 2W , < 10 VA
    Clasa de precizie Eroare ±0,5%
    Curent Curent de intrare AC 0,5-10(80)A , AC 0,5-10( 120 ) A
    Supraîncărcare 1.2 ori rating (continuu)
    de 2 ori ratingul timp de 1 secundă
    Consumul de energie < 1W , < 1 VA
    Clasa de precizie Eroare ±0,5%
    Putere Putere activă, reactivă, aparentă, eroare ±0,5 %
    Grilă frequency 5 0/ 6 0 Hz, eroare ±0,5%
    Rata de răspuns ≤100ms (tensiune, curent, putere)
    ≤1s (energie electrică)
    Măsurare category CAT III
    Nivel de supratensiune OVC III
    Contorizare Energie electrică Energie activa ： C fata B
    Energie reactiva ( C fata 2 accuracy)
    Consumul de energie ≤ 2W
    Compatibilitate electromagnetică E2
    Securitate Putere frequency withstand voltage Între comunicare și intrarea semnalului, AC3kV 1min
    Rezistenta de izolare Terminale de intrare și ieșire la carcasă >100MΩ
    Comunicare Interfață și protocol de comunicare Interfață RS485 și protocol Modbus RTU
    Comunicare address range Modbus RTU: 1 ~ 247 ；
    Rata baud Suport 1200bps-38400bps
    Mediul Temperatura de functionare -40℃ ～ 70℃
    Temperatura de depozitare -40℃ ～ 8 0℃
    Umiditatea relativă ≤95 % (fara condensare)
    „Nu este potrivit pentru medii umede”
    Altitudinea ≤ 20 00m
    Standard EN IEC 61010-1:2010 Cerințe de siguranță pentru echipamentele electrice pentru măsurare, control și utilizare în laborator - Partea 1: Cerințe generale
    EN IEC 61010-2-030:2010 Cerințe de siguranță pentru echipamentele electrice pentru măsurare, control și utilizare în laborator - Partea 2-030: Cerințe particulare pentru echipamentele cu circuite de testare sau de măsurare
    EN IEC 61326-1:2021 Echipamente electrice pentru măsurare, control și utilizare în laborator - Cerințe EMC - Partea 1: Cerințe generale
    EN IEC 61326-2-1:2021 Echipamente electrice pentru măsurare, control și utilizare în laborator - Cerințe EMC - Partea 2-1: Cerințe particulare pentru testarea compatibilității electromagnetice pentru echipamente electrice pentru măsurare, control și utilizare în laborator
    EN 50470-3 Echipamente de măsurare a energiei electrice (a.c.) - Partea 3: Cerințe particulare - Contoare statice pentru energie activă (clase indici A, B și C)
    Protecție IP IP 51 （ Trebuie instalat într-o carcasă adecvată cu rating IP ）
    Gradul de poluare II
    UC grad III
    Mediul de instalare Utilizare în interior
    Protejează grad Clasa II (izolație dublă)
    Mediu de utilizare Montat în dulap (Carcasa exterioară nu poate fi atinsă)
    Nivel M1
    Siguranța CT Rezistenta de izolare: greater than 1000 M Ω in conditii normale ；
    Rezistență electrică: poate rezista la frecvența de alimentare de 4000 V, 50 Hz timp de 1 minut ；
    Ignifugare: Conform nivelului UL94-V0 ；

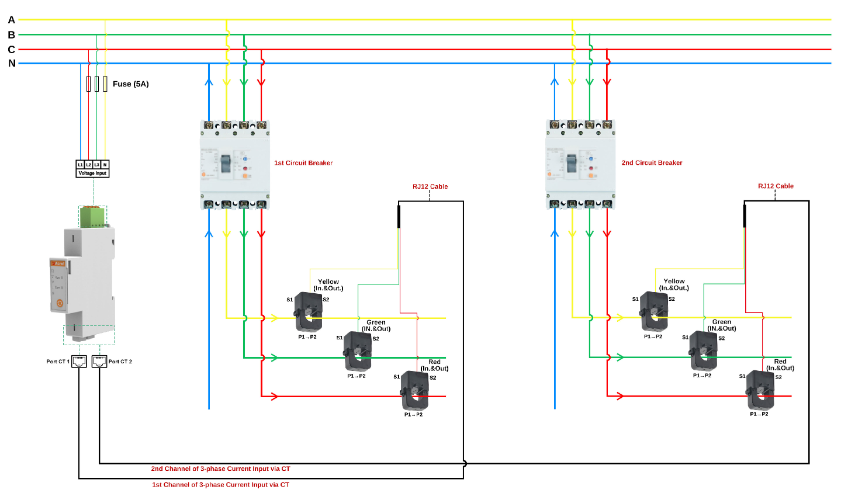

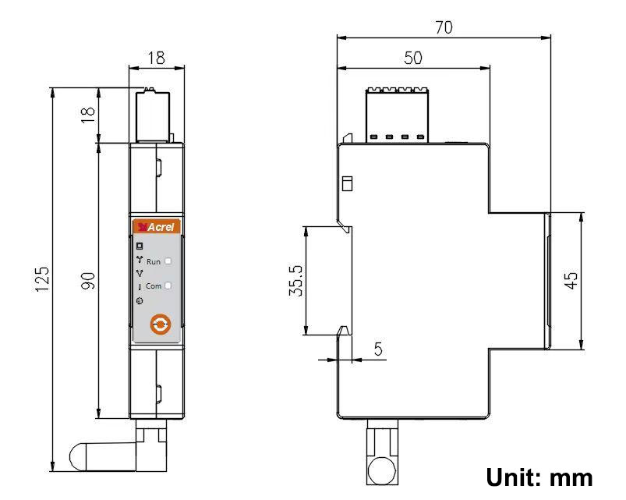

  • Dimensiune & Diagrama De Cablare

  • Scenariul De Aplicare

  • De Muncă Site-Ul De Aplicare
