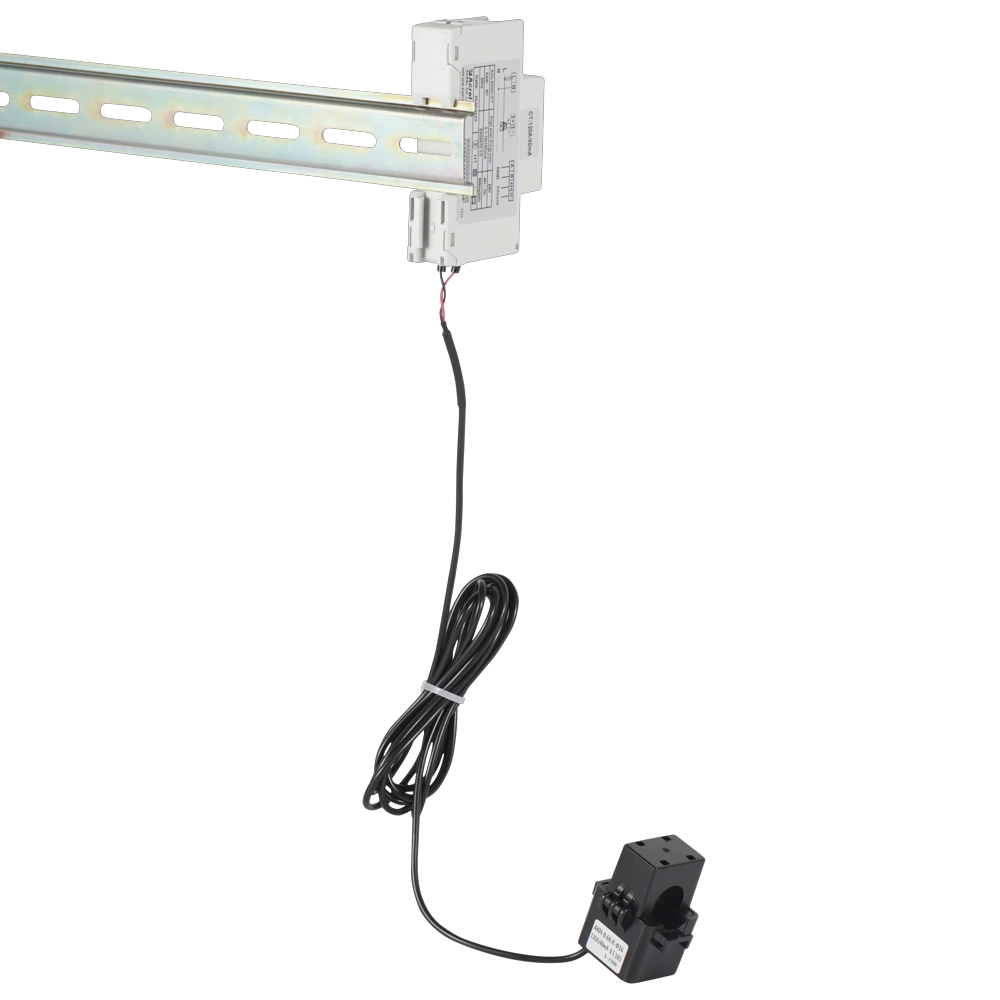

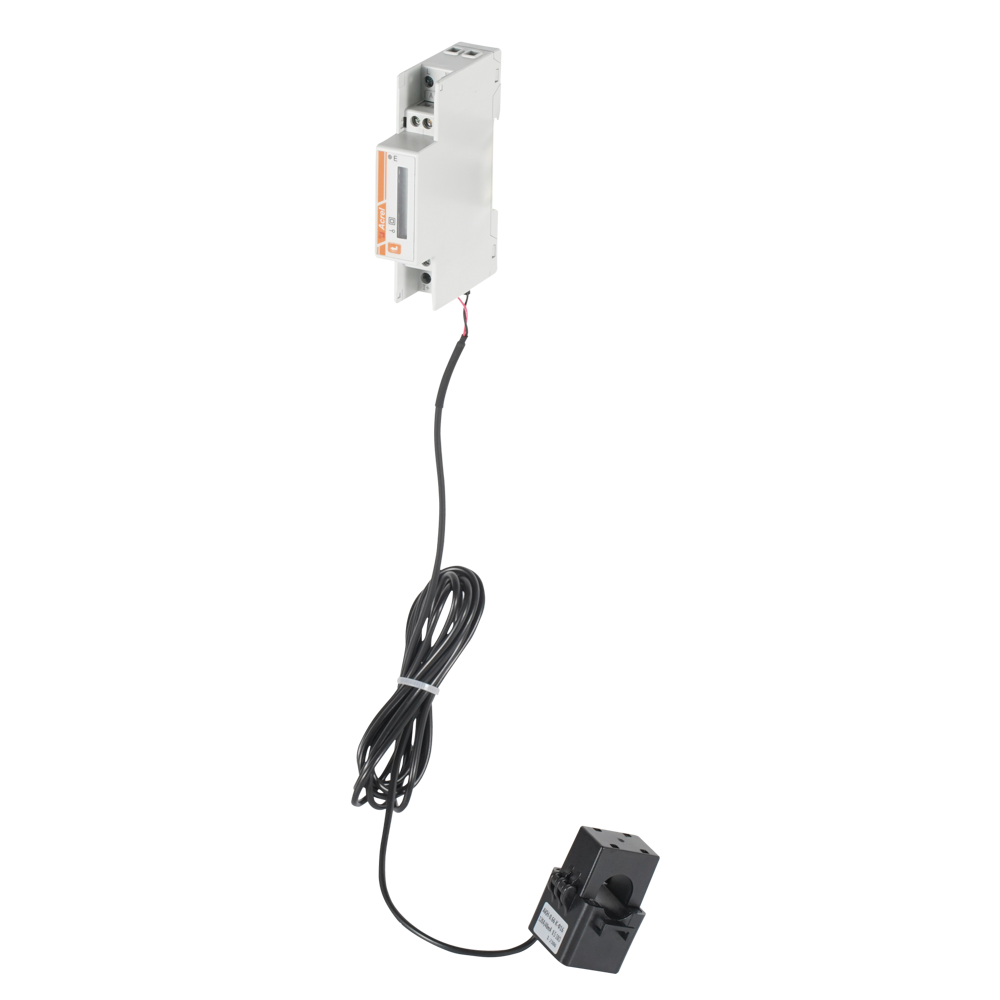

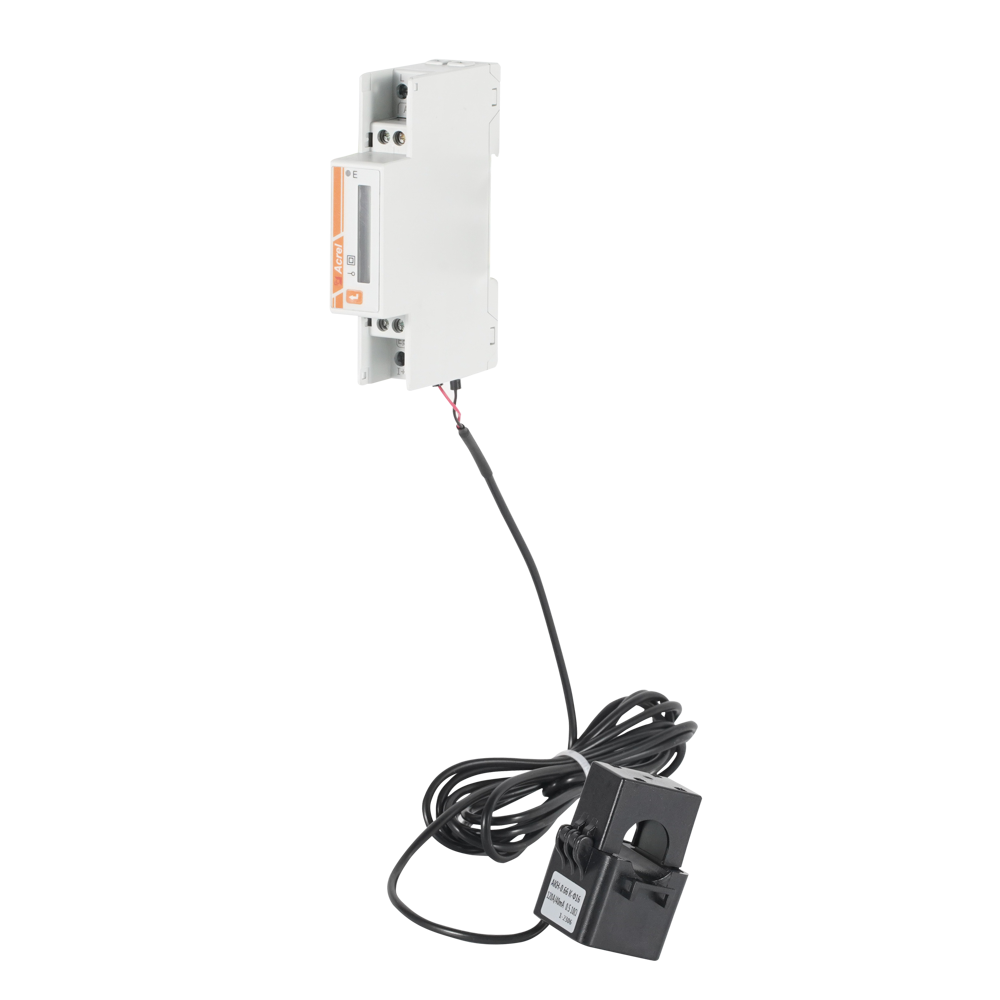

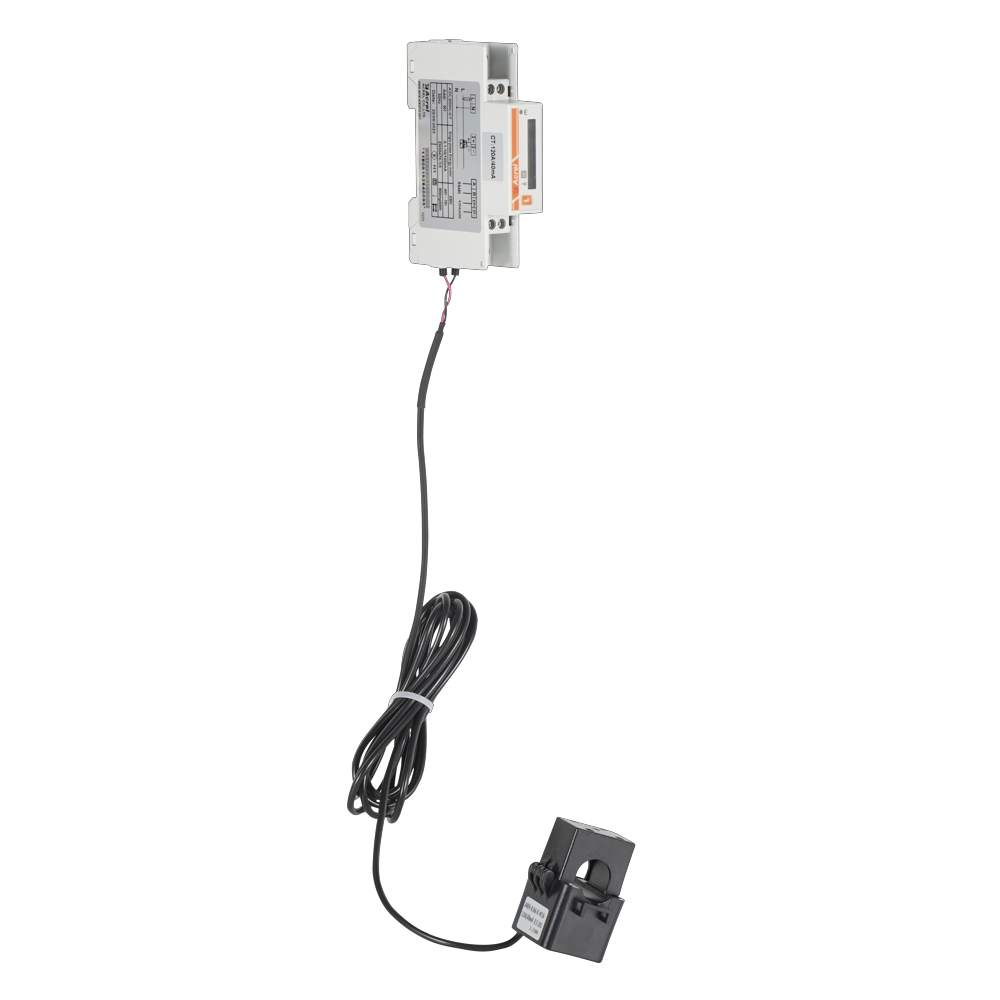

Contorul de energie electrică multifuncțional montat pe șină DIN seria ADL este un dispozitiv inteligent proiectat pentru noi sisteme de generare a energiei, inclusiv sisteme fotovoltaice conectate la rețea, microinvertor, stocare a energiei și sisteme de cuplare AC.

Acest produs oferă măsurare de înaltă precizie, un design compact, răspuns rapid și instalare ușoară. Poate eșantiona, măsura și monitoriza parametrii de putere în timp ce comunică cu invertoarele sau cu sistemele de management al energiei (EMS). Caracteristicile cheie includ prevenirea fluxului invers de putere, reglarea producerii de energie și gestionarea încărcării și descărcarii bateriei pe baza energiei electrice acumulate și în timp real.

În plus, acceptă măsurarea bidirecțională și gestionarea energiei fotovoltaice distribuite de uz casnic, asigurând o utilizare eficientă și inteligentă a energiei.

Articol			Parametrii
Seria de modele			ADL200N-CT
Măsurare	Grilă		Monofazat
	Tensiune	Tensiune nominală	AC 230 V
		Interval de intrare	± 2 0%
		Supraîncărcare	Evaluare de 1,2 ori ( continuu )
			de 2 ori ratingul timp de 1 secundă
		Consumul de energie	< 2W , < 10 VA
		Clasa de precizie	Eroare ±0,5%
	Curent	Curent de intrare	AC 0,5-10(80)A , AC 0,5-10( 120 ) A
		Supraîncărcare	1.2 ori rating (continuu)
			de 2 ori ratingul timp de 1 secundă
		Consumul de energie	< 1W , < 1 VA
		Clasa de precizie	Eroare ±0,5%
	Putere		Putere activă, reactivă, aparentă, eroare ±0,5 %
	Grilă frequency		5 0/ 6 0 Hz, eroare ±0,5%
	Rata de răspuns		≤100ms (tensiune, curent, putere)
			≤1s (energie electrică)
	Măsurare category		CAT III
	Nivel de supratensiune		OVC III
Contorizare	Energie electrică		Energie activa ： C fata B
			Energie reactiva ( C fata 2 accuracy)
Consumul de energie	≤ 2W
Compatibilitate electromagnetică	E2




Securitate	Putere frequency withstand voltage		Între comunicare și intrarea semnalului, AC3kV 1min
	Rezistenta de izolare		Terminale de intrare și ieșire la carcasă >100MΩ
Comunicare	Interfață și protocol de comunicare		Interfață RS485 și protocol Modbus RTU
	Comunicare address range		Modbus RTU: 1 ~ 247 ；
	Rata baud		Suport 1200bps-38400bps
Mediul	Temperatura de functionare		-40℃ ～ 70℃
	Temperatura de depozitare		-40℃ ～ 8 0℃
	Umiditatea relativă		≤95 % (fara condensare)
			„Nu este potrivit pentru medii umede”
	Altitudinea		≤ 20 00m
Standard	EN IEC 61010-1:2010 Cerințe de siguranță pentru echipamentele electrice pentru măsurare, control și utilizare în laborator - Partea 1: Cerințe generale
	EN IEC 61010-2-030:2010 Cerințe de siguranță pentru echipamentele electrice pentru măsurare, control și utilizare în laborator - Partea 2-030: Cerințe particulare pentru echipamentele cu circuite de testare sau de măsurare
	EN IEC 61326-1:2021 Echipamente electrice pentru măsurare, control și utilizare în laborator - Cerințe EMC - Partea 1: Cerințe generale
	EN IEC 61326-2-1:2021 Echipamente electrice pentru măsurare, control și utilizare în laborator - Cerințe EMC - Partea 2-1: Cerințe particulare pentru testarea compatibilității electromagnetice pentru echipamente electrice pentru măsurare, control și utilizare în laborator
	EN 50470-3 Echipamente de măsurare a energiei electrice (a.c.) - Partea 3: Cerințe particulare - Contoare statice pentru energie activă (clase indici A, B și C)
Protecție IP	IP 51 （ Trebuie instalat într-o carcasă adecvată cu rating IP ）
Gradul de poluare	II
UC grad	III
Mediul de instalare	Utilizare în interior
Protejează grad	Clasa II (izolație dublă)
Mediu de utilizare	Montat în dulap (Carcasa exterioară nu poate fi atinsă)
Nivel	M1
Siguranța CT	Rezistenta de izolare: greater than 1000 M Ω in conditii normale ；
	Rezistență electrică: poate rezista la frecvența de alimentare de 4000 V, 50 Hz timp de 1 minut ；
	Ignifugare: Conform nivelului UL94-V0 ；

Energie regenerabilă

Sistem de management al eficienței energetice

Sistem de management al energiei IoT
