IEC61557-8
Tensiune nominală: 50V~1000V
În conformitate cu CHAdeMO 3.0 și Sistemul de încărcare combinat (CCS)
Detectare subtensiune și supratensiune
Modul de oprire pentru dezactivarea generatorului de impulsuri de măsurare
+86-18702106858 / +86-21-69156352

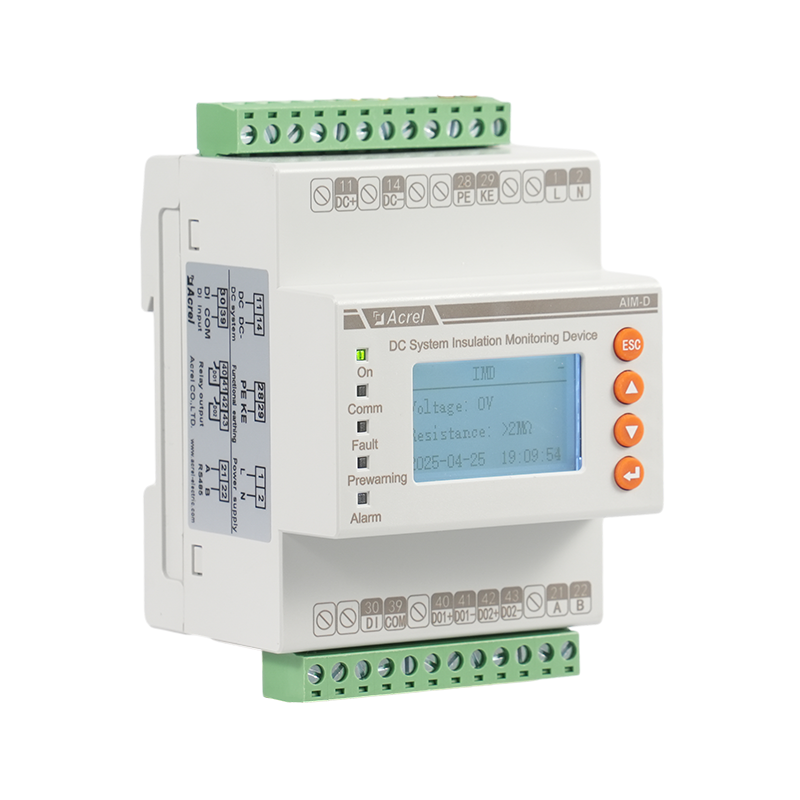

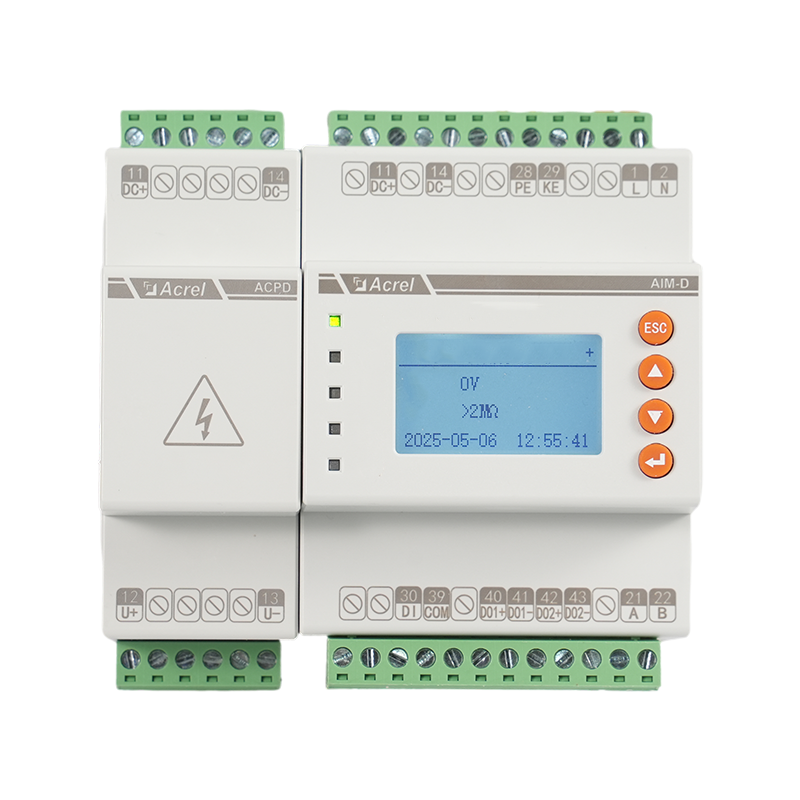

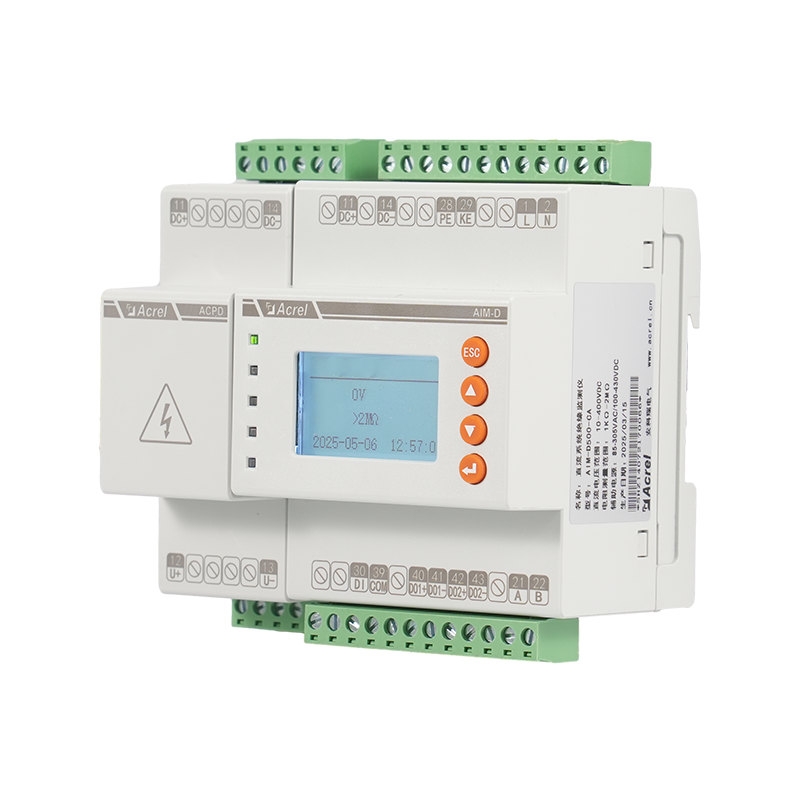

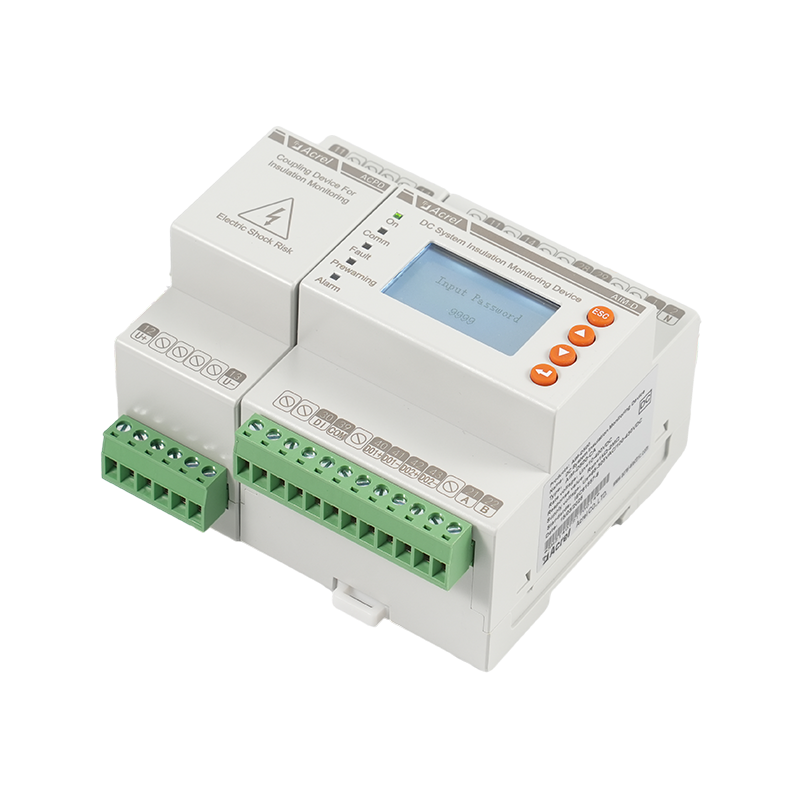

Monitorul de izolație Acrel AIM-D500-CA DC este un dispozitiv de ultimă generație proiectat pentru sisteme de 0-1000V DC, asigurând siguranța alimentării prin monitorizarea continuă a rezistenței de izolație în sistemele IT.
Îndeplinește cerințele IEC 61557-8 și este compatibil cu sistemul de încărcare combinat (CCS) și standardul CHAdeMO 3.0.

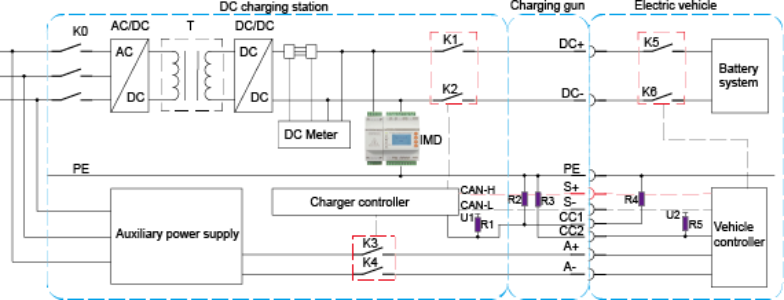

Poate monitoriza rezistența de izolație a stațiilor de încărcare DC cu un interval de tensiune nominală a sistemului de la 50V până la 1000V.

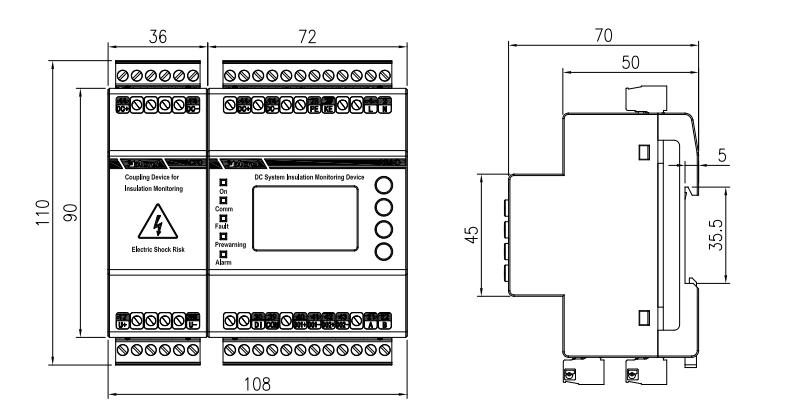

Dispozitivul dispune de o carcasă cu patru module și montare pe șină DIN, ceea ce îl face ușor de instalat și integrat în sistemele existente.
De asemenea, are capacitatea de a măsura tensiunea sistemului și de a detecta condițiile de subtensiune și supratensiune.
Modul său de oprire permite utilizatorilor să dezactiveze generatorul de impulsuri de măsurare prin protocolul Modbus, prin meniul dispozitivului sau folosind un buton extern.

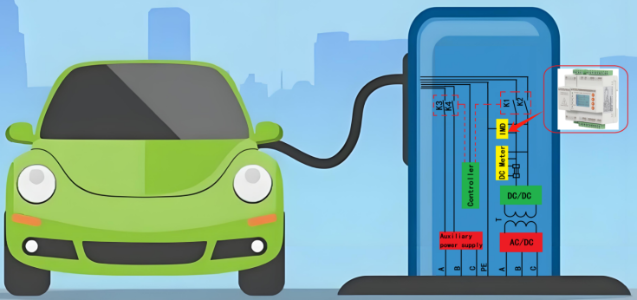

AIM-D500-CA este o soluție ideală pentru aplicații precum centrale electrice, substații, încărcătoare EV, sisteme UPS și sisteme solare.
| Articol | Parametru | |
| Tensiune de alimentare | Tensiune de alimentare Us | AC/DC 85~265V |
| Frecvența | 50/60Hz | |
| Consumul de energie | ≤ 5 W | |
| Sistemul IT este monitorizat | Nominal tensiune sistem cu ACPD300, Un | DC 50 … 1000V |

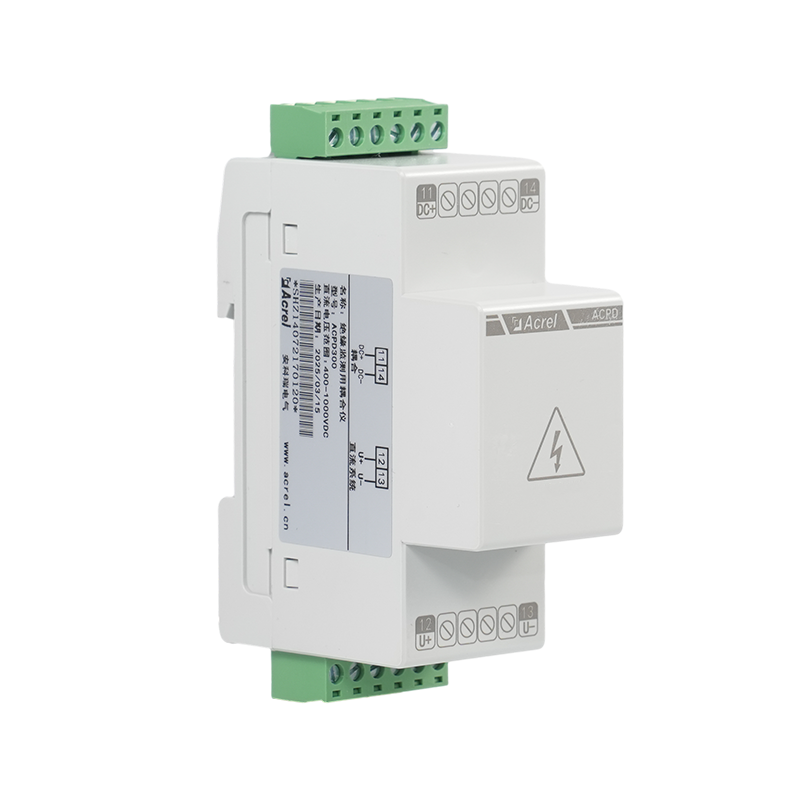

| Nominal tensiune sistem fără ACPD300, Un | DC 50 … 400V | |
| Valori de răspuns | Valoarea răspunsului (preavertizare de izolație) | Izolație valoarea limită de alarmă … 2M Ω |
| Valoarea de răspuns (alarma de izolație) | 1k Ω… 2M Ω | |
| rudă incertitudinea | ± 15%, ± 2k Ω | |
| Subtensiune detectarea | (80%~100%) Dezactivat (dezactivat) * | |
| Detectare supratensiune | (100%~120%) Dezactivat (dezactivat) * | |
| precizie | 1%, ± 1V | |
| Modul CCS și CHAdeMO 3.0 | Capacitatea de scurgere admisă a sistemului | ≤ 20 μF |
| Măsurarea și afișarea domeniului rezistenței de izolație | 1k Ω… 2M Ω | |
| Măsurare incertitudinea / Incertitudine relativă | C e ≤ 5 μF : ± 15%, ± 2 k Ω | |
| C e >5 μF și R F >100 k Ω : ± 15% | ||
| Timp de răspuns | ≤ 10s | |
| Interfață | RS485/Modbus-RTU | |
| Ieșire releu | 2 x 1 contact nu, AC 250 V, 3 A, DC 30 V, 5 A | |
| Mediul | O temperatura de funcţionare | - 1 0 ℃ ~ 55 ℃ |
| S temperatura de depozitare | - 2 0 ℃ ~ 70 ℃ | |
| H umiditate | ≤95%RH , fara condens și gaz corosiv | |
| A ltitudine | ≤2000m | |
| greutate | AIM-D500-CA | 244,3 g |
| ACPD300 | 86,1 g | |
| Certificare | CE, IEC, RoHS | |
