Măsurare trifazată AC
Curent de intrare: 5A/1A prin CT
THD cu armonici 2-31
Măsurarea Ture RNS
4DI & 2DO
Ieșire impuls
+86-18702106858 / +86-21-69156352

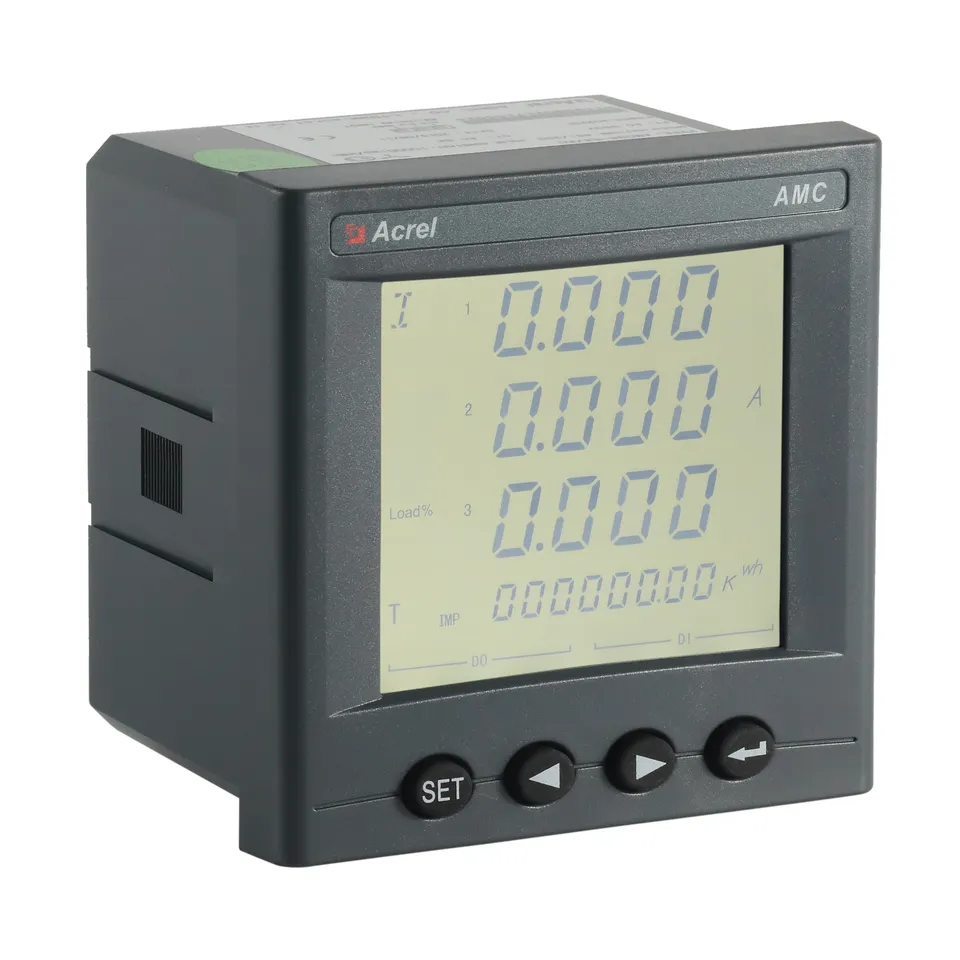

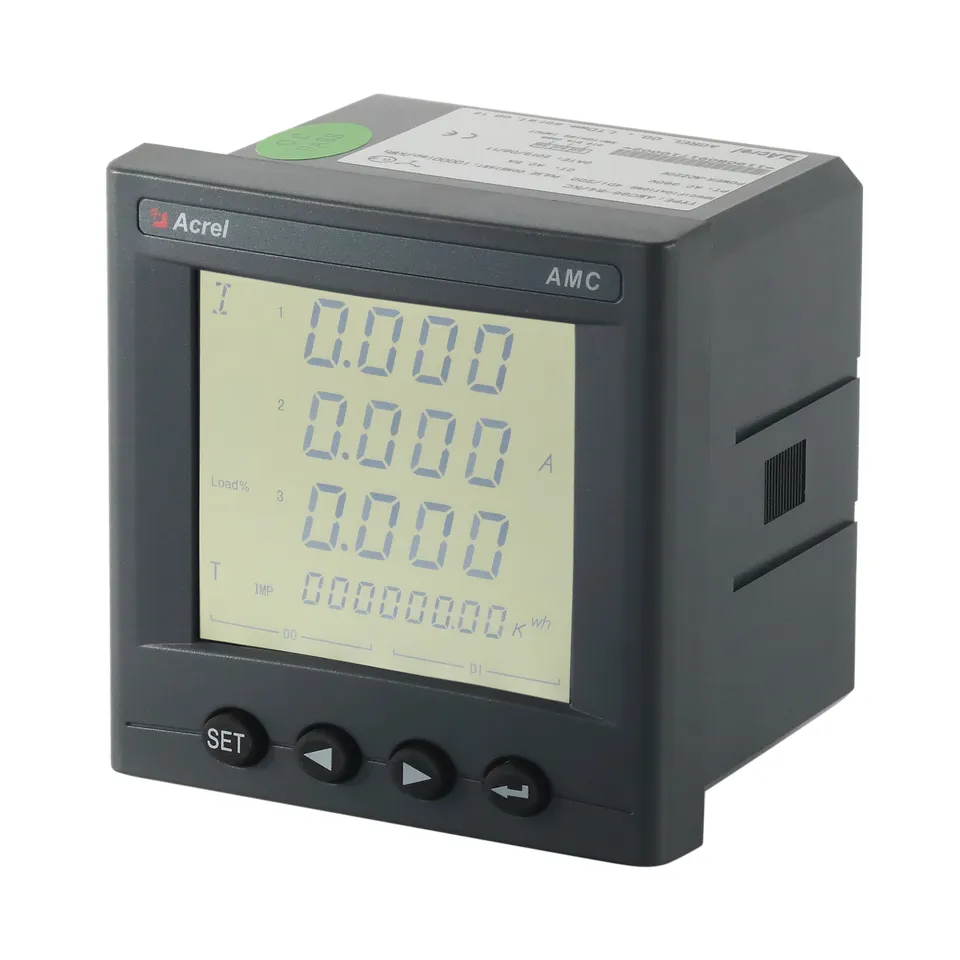

AMC96L-E4/KC este un contor de energie de înaltă precizie, programabil, trifazat, montat pe panou, conceput pentru monitorizarea în timp real a energiei, managementul energiei și analiza calității energiei în instalații industriale, comerciale și de centre de date. Carcasa compactă DIN de 96×96 mm cu măsurare multifuncțională de clasa 0,5 oferă citiri RMS reale ale tensiunii, curentului, puterii active/reactive/aparente, factorului de putere, frecvenței, import/export kWh și kvarh cu comunicații Modbus-RTU RS485 pentru integrare SCADA, BMS sau EMS fără probleme. Contorizarea tarifelor în patru cadrane, captarea distorsiunii armonice a 31-a, analiza THD, înregistrarea cererii, profilarea sarcinii și suportul TOU pentru patru tarife permit facturarea precisă și optimizarea eficienței. Gamă largă 3×57,7/100 V…3×380/660 V, 0,02-6 A conectare directă sau intrare CT, contoare de energie bidirecționale, ieșire de impulsuri, alarmă releu și sigiliu anti-falsificare fac ca AMC96L-E4/KC să fie ideal pentru aparate de distribuție, tablouri de distribuție, centrale fotovoltaice și stații de încărcare IEC inteligente 62053-22, IEC 61557-12 și standardele CE.
| Parametrii tehnici | Valoare | |||
| Intrare | Conexiune | Monofazat-2 fire, 3-fazat-3-fire, 3-fazat-4 fire | ||
| Frecvența | 45-65Hz | |||
| Tensiune | Evaluare: | |||
| monofazat : AC 100V、400V | ||||
| Trifazat: AC 3×57,7V/100V(100V)、3×220V/380V(400V)、3×380V/660V(660V)(doar dimensiunea 96) | ||||
| Supraîncărcare: rating de 1,2 ori {continuu): rating de 2 ori pentru 1 secundă | ||||
| Consum de energie: < 0,5VA | ||||
| Curent | Evaluare: AC IA、5A | |||
| Supraîncărcare: evaluare de 1,2 ori (continuu); evaluare de 10 ori pentru 1 secundă | ||||
| Consum de energie: < 0,5VA | ||||
| Ieșire | Energie electrică | Ieșire mode:open-collector photo-coupler pulse | ||
| Constante de puls: 10000imp/kWh (setabil), consultați schema de conexiuni pentru detalii; | ||||
| Comunicare | Port RS485, protocol Modbus -RTU, protocol DLT645 (versiunile 07 și 97), | |||
| Rata baud 1200 ~ 38400 | ||||
| Funcția | Intrare de comutare | Intrare contact uscat, sursă de alimentare încorporată; dacă modelul este KA, este activ 220V AC. | ||
| Ieșire de comutare | Ieșire mode: Relay normally open contact output | |||
| Capacitate de contact: AC 250V/3A、 DC 30V/3A | ||||
| Ieșire analogică | 4 - 20mA | |||
| Clasa de precizie | Frecvența:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Sursa de alimentare | AC/DC 85-265V sau DC24V（±20%）sau DC48V(±20%) | |||
| consum de energie ≤10VA | ||||
| Securitate | Tensiunea de rezistență a frecvenței de alimentare | Între sursă de alimentare//Ieșire de comutare// Intrare curent//Intrare de tensiune și transmisie// Comunicare //Ieșire impuls//intrare comutare AC 2 kV 1min; | ||
| Între sursa de alimentare, ieșire comutatoare, intrare curentă, intrare tensiune AC 2 kV 1 min; | ||||
| Între transmisie, comunicație, ieșire impuls, intrare comutatoare AC 1kV 1 min; | ||||
| Rezistenta de izolare | Intrare、Output end to machine enclosure >100MΩ | |||
| Mediul | Temperatura | lucru: -25°C~ 65°C pastrare: -40°C ~ 80°C | ||
| Umiditate | ≤93%RH fără condensare | |||
| Altitudinea | ≤2500m | |||
