Măsurarea temperaturii fără fir pentru transformator/bară/conector/conector/motor Spune la revedere reparațiilor pasive, măsurării temperaturii online 24 de ore din 24 și instalează „termometre” pe echipamentul tău electric!

15 04, 2026

Importanța monitorizării temperaturii pentru echipamentele electrice

Electricitatea este linia de salvare a producției industriale, a funcționării comerciale și a securității mijloacelor de trai, iar temperatura echipamentului este „barometrul” securității electrice. Aparatajele de înaltă și joasă tensiune, transformatoarele, barele colectoare și îmbinările cablurilor sunt predispuse la supraîncălzire locală din cauza contactului slab, îmbătrânirii izolației și suprasarcinii în timpul funcționării pe termen lung la sarcină mare. Dacă nu este monitorizată în timp util, poate provoca deteriorarea echipamentelor, întreruperea producției sau chiar incendii electrice, cu consecințe grave care sunt de neimaginat.

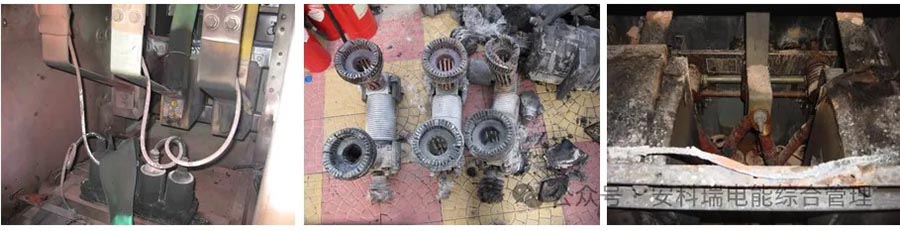

Atâta timp cât diferite echipamente electrice sunt conectate la sistemul de alimentare, acesta va genera o anumită cantitate de căldură printr-un anumit curent, iar temperatura va crește. În sistemul de alimentare, multe accidente majore sunt cauzate de intensificarea supraîncălzirii echipamentelor electrice. Dacă pericolul ascuns al supraîncălzirii echipamentelor electrice poate fi detectat în timp util, măsurile de întreținere sau reparații pot fi luate în timp util, iar pericolele ascunse de defecte pot fi eliminate, accidentele de funcționare a sistemului de alimentare cu energie pot fi reduse considerabil, iar fiabilitatea sursei de alimentare poate fi îmbunătățită. Prin urmare, este foarte important să detectați și să analizați corect părțile supraîncălzite ale echipamentelor electrice.

Metodele tradiționale de măsurare a temperaturii nu mai pot ține pasul cu cerințele moderne de siguranță a energiei electrice

① Foaia de ceară de testare a temperaturii nu poate fi monitorizată în timp real, ceea ce prezintă un risc semnificativ de îmbătrânire și eșec.
② Măsurarea temperaturii în infraroșu are puncte oarbe, care nu pot fi detectate sau pe care nu se poate baza în interiorul dulapului închis.
③ Cablajul de măsurare a temperaturii prin cablu este complex, cu riscuri mari de izolație, dificultăți de renovare și costuri ridicate de întreținere.
④ Modul pasiv de reparare și post-remediere nu poate preveni riscul ascuns de supraîncălzire.

Soluție completă hardware și software de măsurare a temperaturii fără fir Acrel

Soluția integrată de măsurare a temperaturii fără fir pentru toate scenariile Acrel, cu „wireless pasiv, detecție precisă, avertizare inteligentă și operare și întreținere convenabilă” ca nucleu, sparge complet blocajul măsurării tradiționale a temperaturii și realizează un salt de la „reparare pasivă” la „prevenire și control activ” în domeniul siguranței alimentării.

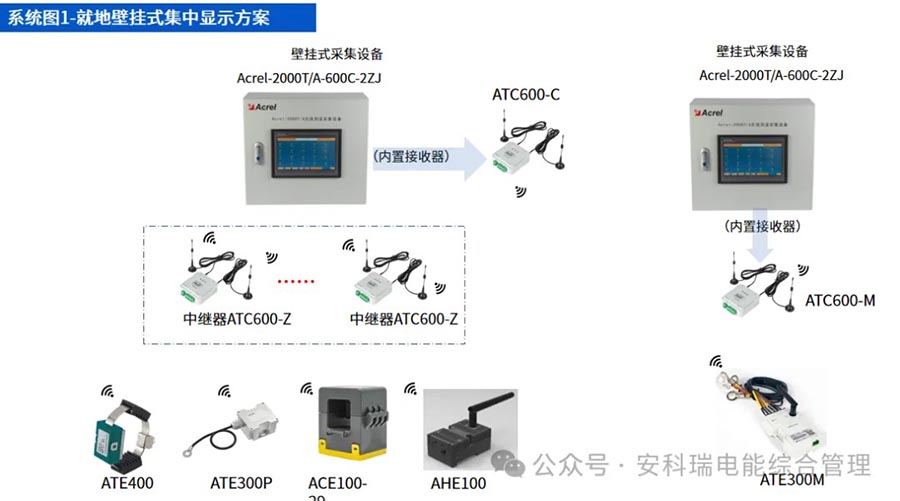

Avem soluții Acrel de măsurare a temperaturii fără fir care includ senzori, transceiver, dispozitive de afișare și platforme de sistem integrate!

Care sunt scenariile de aplicare pentru măsurarea temperaturii fără fir? Unde este folosit?

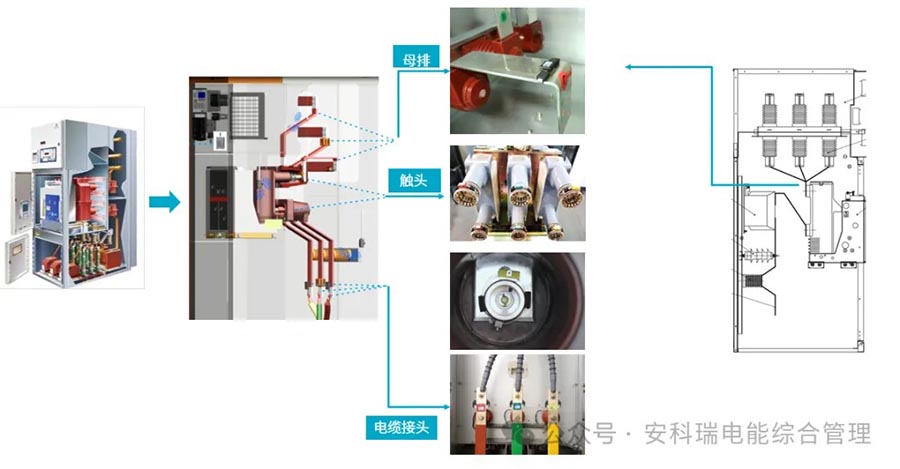

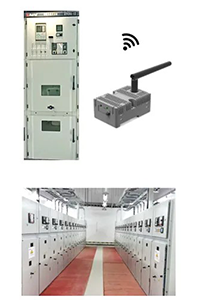

Cerințe de măsurare a temperaturii - Aparatură de înaltă tensiune

De exemplu: măsurarea temperaturii îmbinărilor cablurilor, punctelor de contact și barelor colectoare.

Măsurarea temperaturii îmbinării cablului
Măsurarea temperaturii de contact
Măsurarea temperaturii barei mame

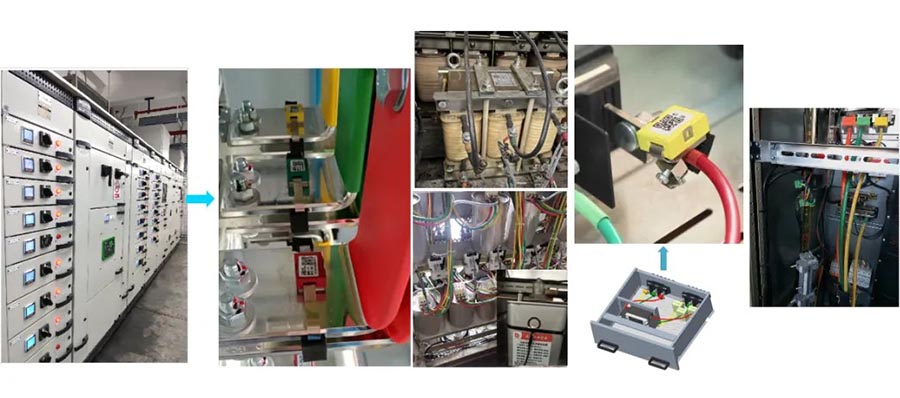

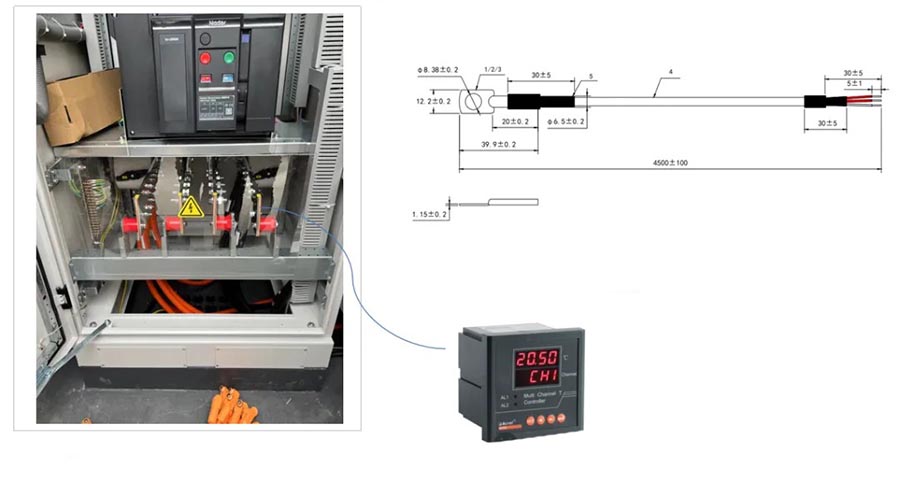

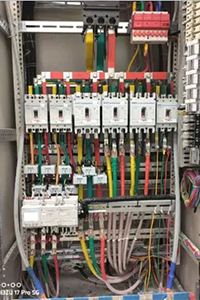

Cerințe de măsurare a temperaturii - Cabinet de joasă tensiune

De exemplu, măsurarea temperaturii pentru conectorii/barele colectoare ale întrerupătorului cadru, suprafețele de condensator/reactanță, conectorii cablurilor dulapului de sertare și conectorii cablurilor de ieșire de joasă tensiune.

· Măsurarea temperaturii conectorului întreruptorului cadru/barelor colectoare

· ATE400

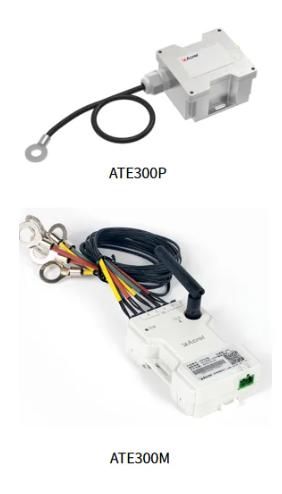

· Cutie de măsurare a suprafeței condensatorului/reactanței

· ATE300M

· Măsurarea temperaturii conectorului cablului dulapului sertarului

· ATE400

· Măsurarea temperaturii conectorului cablului de ieșire de joasă tensiune

· ACE100

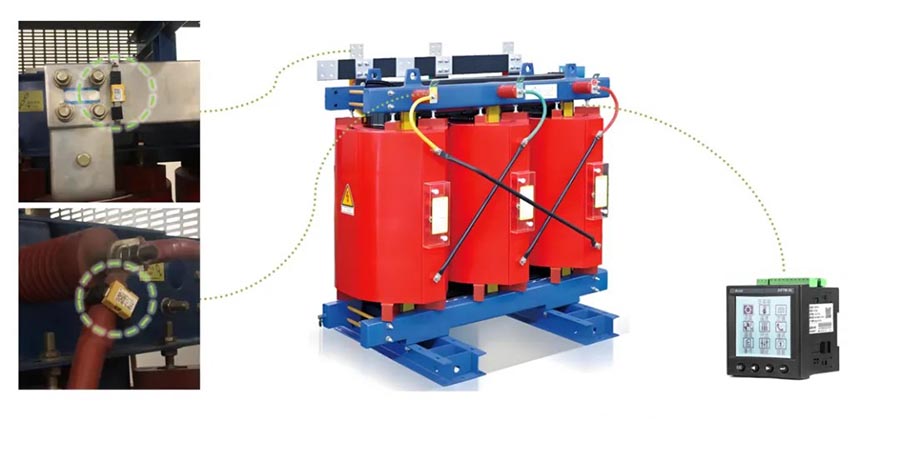

Cerințe de măsurare a temperaturii - Măsurarea temperaturii transformatorului

De exemplu, măsurarea temperaturii îmbinărilor transformatorului și înfășurărilor interne.

· Măsurarea temperaturii îmbinării transformatorului

· ATE400

· Măsurarea temperaturii înfăşurării interioare a transformatorului

· (PT100 preîncorporat) ARTM-8L

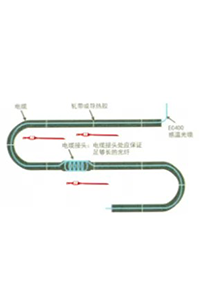

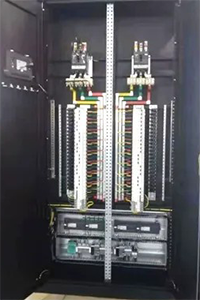

Cerințe de măsurare a temperaturii - cutie de distribuție, cablu de interior, dulap/interior etc

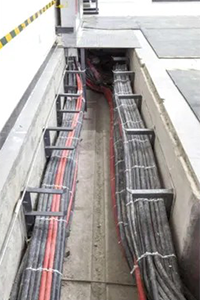

De exemplu, măsurarea temperaturii cutiilor de distribuție, a șanțurilor interioare pentru cabluri și a temperaturii și umidității interioare a aparatelor de distribuție/încăperi de distribuție.

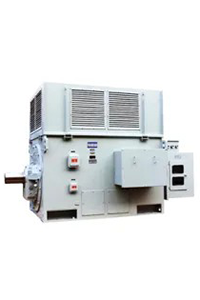

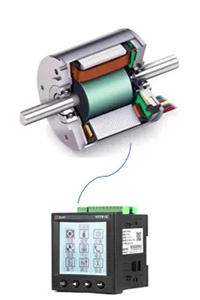

Cerințe de măsurare a temperaturii - măsurarea temperaturii motorului

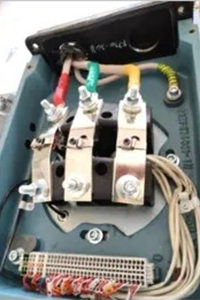

De exemplu: măsurarea temperaturii pe suprafața motorului, măsurarea temperaturii pe cutia de joncțiune a motorului și măsurarea temperaturii pe înfășurarea internă a motorului.

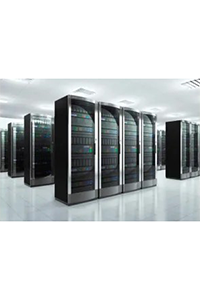

Nevoile de măsurare a temperaturii clienților din industrie - Centru de date

De exemplu: măsurarea temperaturii incintelor interioare ale jgheabului de cabluri/conductelor de magistrală, măsurarea temperaturii serverelor centrelor de date și măsurarea temperaturii îmbinărilor dulapurilor coloanei centrului de date.

Cererea de măsurare a temperaturii clienților din industrie - container de stocare a energiei

De exemplu, măsurarea temperaturii este necesară pentru bara DC a unui container de stocare a energiei

Model PT100: MPT101B130006

Rezistență la tensiune: AC3000V/DC 4300V

Bară DC pentru container de stocare a energiei

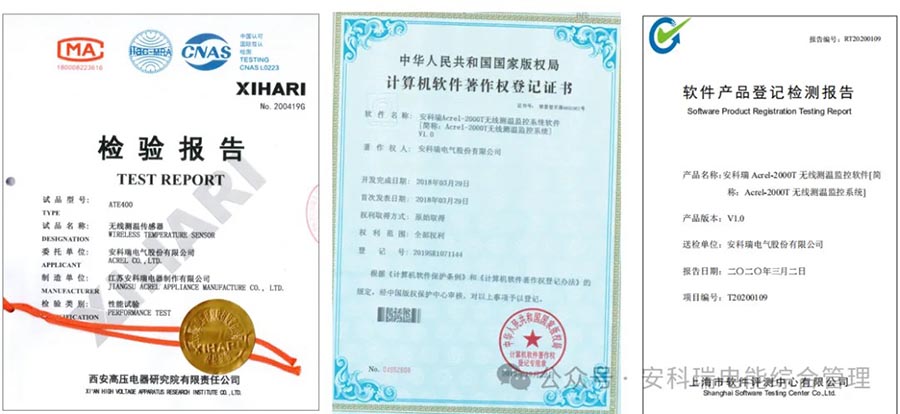

Certificat de calificare a produsului Acrel pentru măsurarea temperaturii fără fir

Patru avantaje de bază definesc un nou standard pentru măsurarea temperaturii puterii

1. Fără întreținere wireless pasivă, eliminând riscurile de securitate de la rădăcină

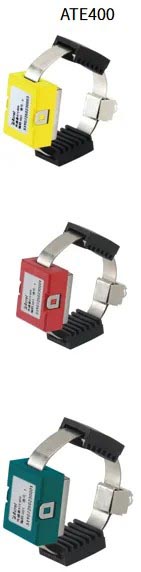

Senzorul pasiv RFID din seria ATE800 adoptă tehnologia de recoltare a energiei cu frecvență radio, care nu necesită baterii sau cabluri și nu necesită întreținere pe viață, evitând complet riscurile de defecțiune a bateriei și izolarea cablajului de înaltă tensiune în medii cu temperaturi ridicate. Senzorul de putere de inducție cu senzor ATE400, poate fi pornit atunci când este ≥ 5A, cu o durată lungă de viață și funcționare online stabilă în scenarii de încărcare mare, reducând considerabil costurile de operare și întreținere.

2. Detecție de înaltă precizie, capabilă să surprindă cu precizie creșterea temperaturii de 0,5 ℃

Folosind cipuri de măsurare a temperaturii de înaltă precizie, cu o precizie de ± 1 ℃ și un interval de măsurare a temperaturii de -50 ℃ ~ 125 ℃, poate capta cu sensibilitate schimbările mici de creștere a temperaturii, poate avertiza în avans asupra rezistenței crescute la contact și a potențialelor defecte de supraîncălzire și poate elimina pericolele ascunse în stadiul de mugure. Datele rămân stabile în medii cu interferențe puternice, ceea ce face ca acestea să fie utilizate în siguranță în dulapuri de înaltă tensiune și în scenarii cu magistrală densă.

3. Instalare fără modificări, atât proiectele noi cât și cele vechi pot fi implementate rapid

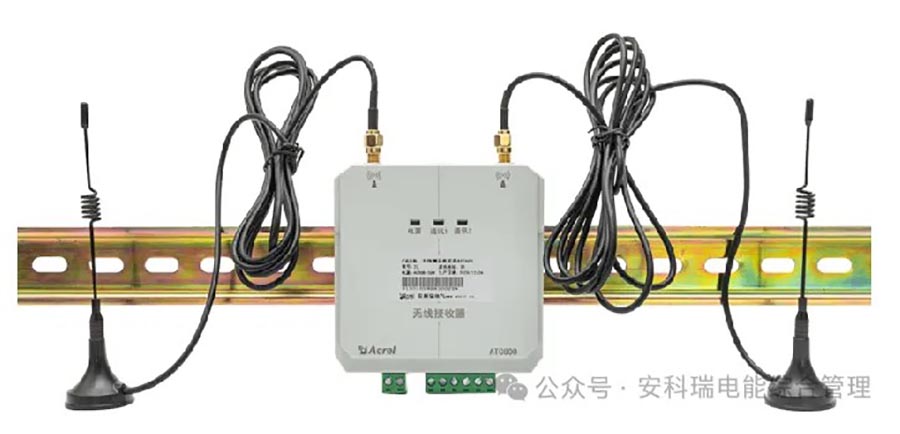

Există diferite forme de instalare, cum ar fi tipul de curea, tipul de șurub și tipul de plasture, care nu necesită demontarea sau deconectarea echipamentului. Receptorul acceptă instalarea șinei, selecția flexibilă a antenei 13774430992, semnal stabil pentru dulapuri complexe, implementare rapidă pentru proiecte noi și upgrade cu un singur clic pentru încăperile de distribuție vechi.

4. Control inteligent în lanț complet, „asigurare dublă” locală și de la distanță

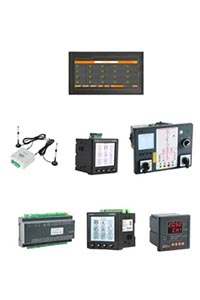

De la monitorizarea unui singur cabinet până la controlul centralizat, Ankerui a construit o matrice completă de produse:

Dispozitiv de afișare ARTM Pn: suportă 60 de senzori pe unitate, potrivit pentru încăperi de distribuție mici și mijlocii;

Transceiver de măsurare a temperaturii fără fir ATC: acceptă acces centralizat la 240 de poziții ale senzorului;

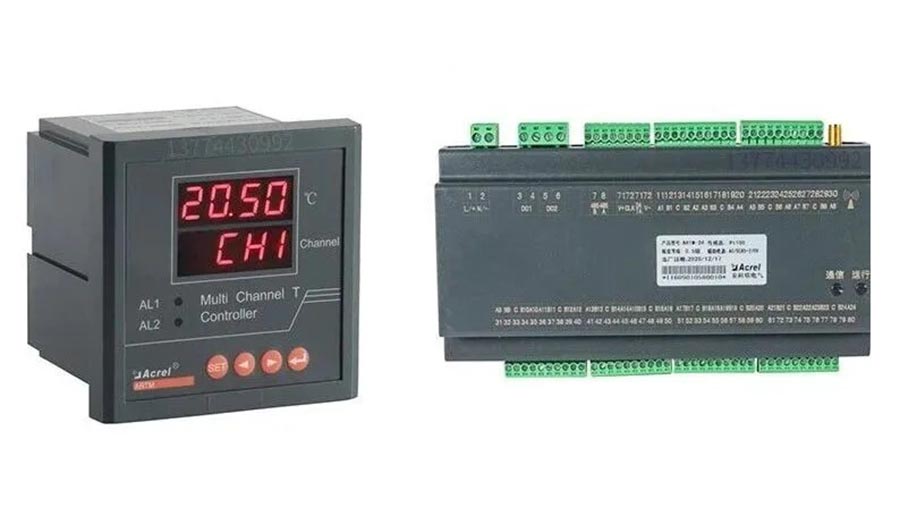

Instrument de inspecție ARTM8: Personalizat pentru măsurarea temperaturii pe mai multe canale a transformatoarelor și reactoarelor.

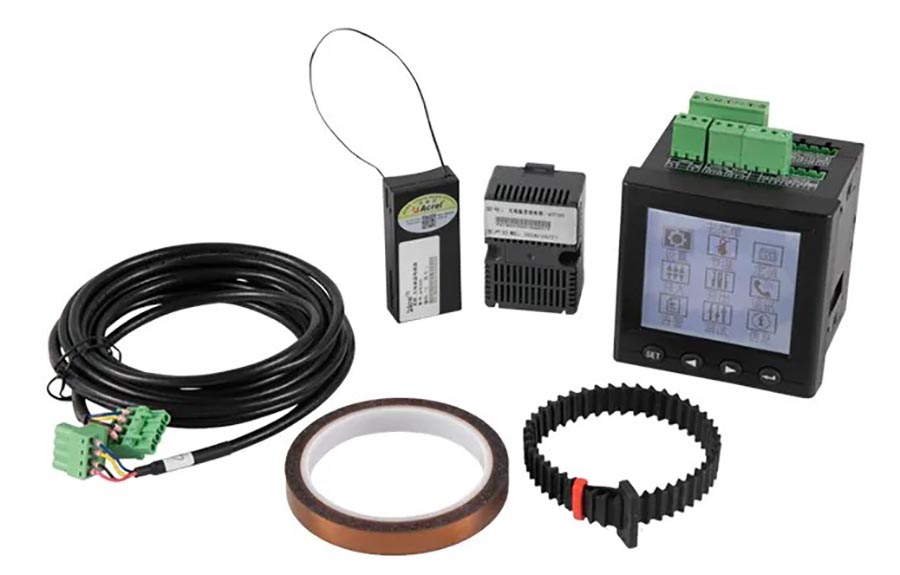

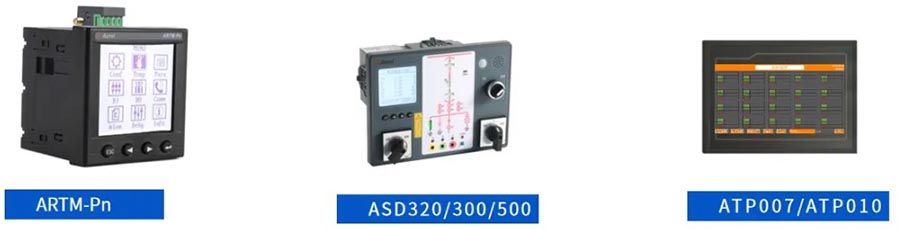

Instrument wireless de măsurare și inspecție a temperaturii cu 8/24 de canale

Terminal de afișare

ARTM-Pn
Alimentare de lucru: AC85~265V, DC100~300V adaptiv, consum de energie 8W
Metoda de instalare: Instalare încorporată, deschidere 92 * 92, adâncime 65
Interfață de comunicație: 1 interfață de comunicație serială RS485, protocol de comunicare Modbus RTU
Măsurarea temperaturii de contact: can connect to 60 ATE400
Măsurarea temperaturii de contact accuracy: ± 1 ² C
Achiziție de intrare: intrare încorporată cu 4 canale de 12 V, capabilă să colecteze starea poziției întreruptoarelor, cărucioarelor etc.
Configurație de ieșire: ieșire pasivă cu 2 canale, cu funcție de alarmă de temperatură ridicată/supratemperatură/diferență de temperatură de fază/schimbare bruscă a temperaturii
Măsurarea parametrilor electrici: curent, tensiune, frecvență, putere activă, putere reactivă, kWh etc., nivel 0,5

ASD320/300/500
Alimentare de lucru: AC/DC 220V, AC/DC110V adaptiv
Cerință de intrare de stare: intrare pasivă de contact uscat (sursa de alimentare internă a dispozitivului de afișare a stării)
Precizia de măsurare și control al temperaturii și umidității: temperatura <1 ° C; umiditate relativa <3%
Măsurarea temperaturii fără fir: poate fi utilizat cu senzorul de temperatură fără fir ATE400, interval de măsurare a temperaturii -50 ℃ ~ 125 ℃ C
Capacitate de ieșire de încălzire și alarmă: AC220V/5A
Cerință de afișare în timp real: curentul de scurtcircuit al părții secundare a senzorului activ la masă la tensiunea nominală trebuie să fie mai mare de 200uA
sistem 10kV, capacitate senzor>100pF;
sistem 35kV, capacitate senzor>35pF;
Sistem 6kV, capacitate senzor>180pE
Comunicare: interfață de comunicare serială RS485, protocol Modbus RTU (ASD500 cu port mare de rețea)
Dimensiuni: 238mm * 178mm * 83mm (latime * inaltime * adancime)

ATP007/ATP010
Alimentare de lucru: DC24V
Metoda de instalare: Instalare încorporată
Interfață de comunicație: Configurația standard include 1 interfață de comunicație serială RS485 (protocol Modbus RTU)
1 port Ethernet
Măsurarea temperaturii de contact accuracy: ± 1 ° C
Alarmă de temperatură ridicată: Soneria de centură albă a dispozitivului se va activa când temperatura depășește valoarea setată

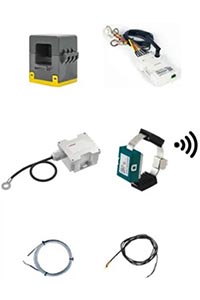

Senzor de temperatură fără fir activ

Senzor de temperatură fără fir alimentat de CT

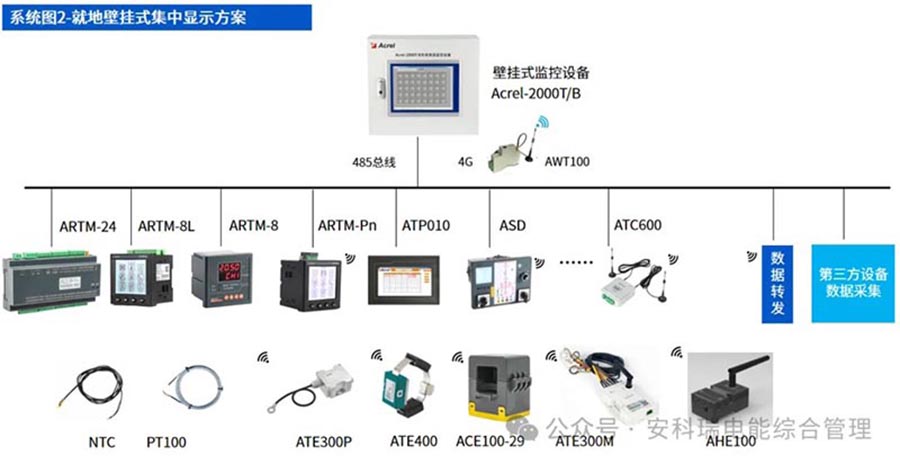

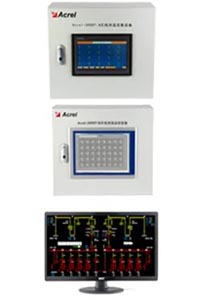

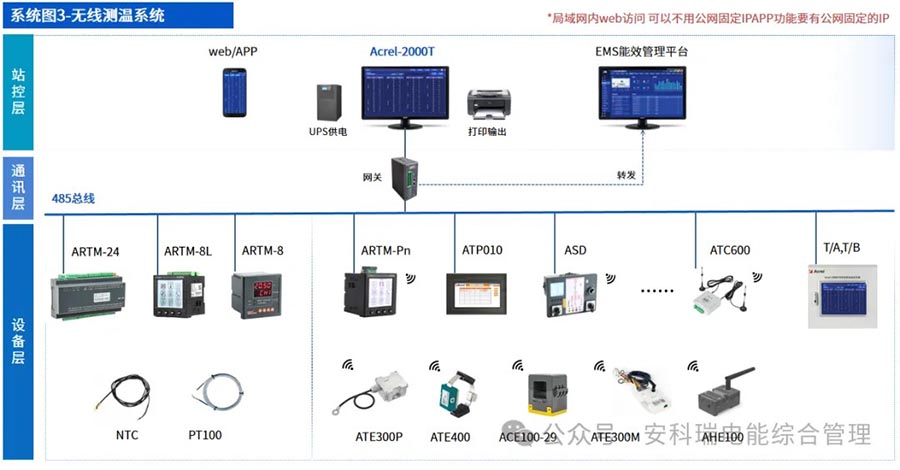

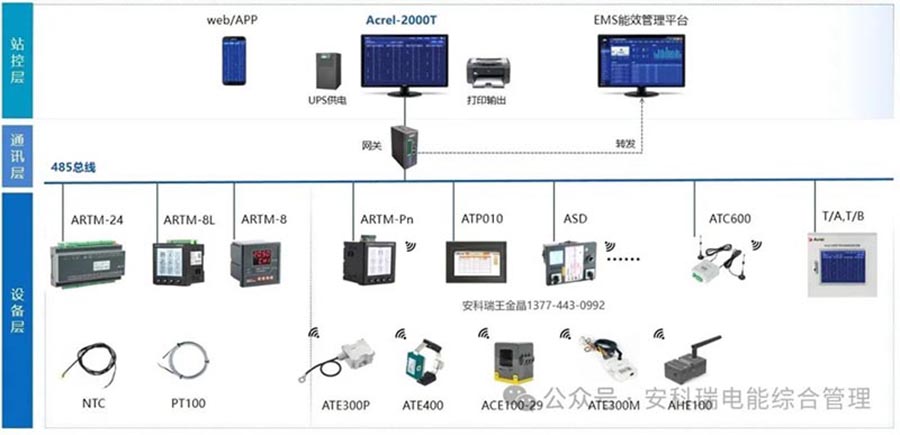

Platforma de sistem de monitorizare a temperaturii fără fir Acrel-2000T, ca „creier inteligent”, realizează monitorizare în timp real de 24 de ore, avertizare pe mai multe niveluri (pop-up-uri vocale APP SMS), urmărirea datelor istorice și managementul inspecției în buclă închisă. Poate înțelege starea temperaturii întregii stații fără a părăsi acasă, îmbunătățind foarte mult eficiența de funcționare și întreținere.

Acoperire completă a scenei, protejând siguranța electrică a întreprinderii

Soluția wireless de măsurare a temperaturii Ankerui a fost utilizată pe scară largă în:

√Zona fabrică chimică/oțel/producție

√Centru de date, centru logistic

√Cold Chain Park

√Constructii noi si renovari statii si camere de distributie

√Aeroporturi, spitale, clădiri comerciale, noduri de transport

√ Dulapuri de înaltă tensiune, bare colectoare, conectori de cabluri, contacte întrerupătoare de circuit.

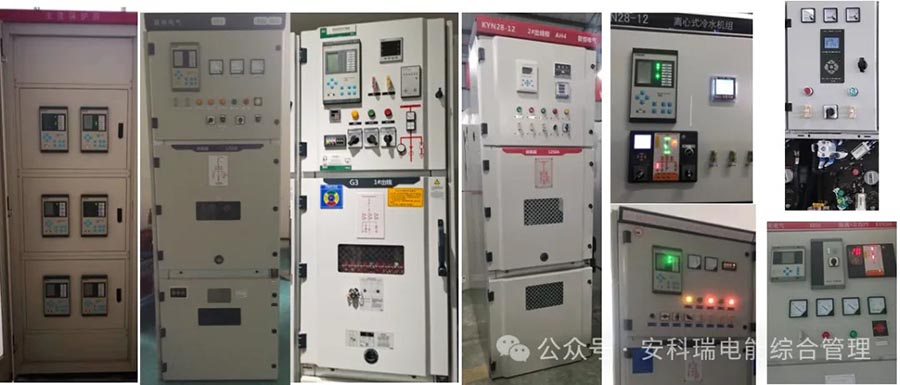

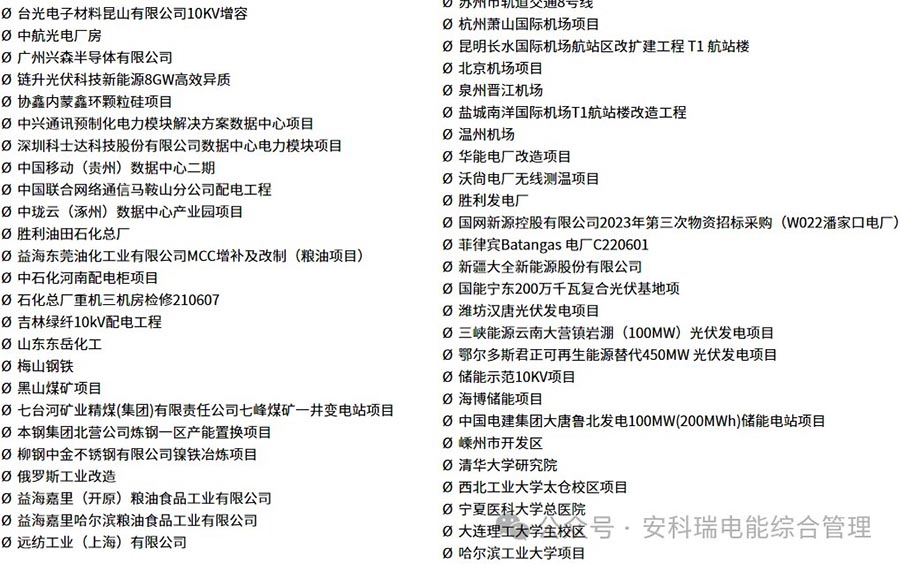

Partajarea cazurilor

Proiectul Shandong English Chemical include o substație principală de 35 kV și 3 substații de 10 kV, cu un total de 76 de cabinete de înaltă tensiune. Fiecare dulap este echipat cu măsurarea temperaturii fără fir în 6 puncte, folosind senzori ATE200/ATE400 și control inteligent ASD320 pentru a realiza măsurarea temperaturii online 24/7 și avertizare anormală în timp real a echipamentelor de înaltă tensiune în întreaga stație, asigurând eficient siguranța electrică în scenarii chimice cu risc ridicat și eliminând riscurile de supraîncălzire, incendiu și întreruperi neplanificate.

Siguranța energiei electrice nu este o problemă mică; măsurarea precisă a temperaturii asigură siguranța

Astăzi, odată cu promovarea accelerată a construcției dual carbon și a rețelelor inteligente, siguranța electrică nu mai este o „întrebare cu variante multiple”, ci un „curs obligatoriu”. Supraîncălzirea echipamentelor electrice este principalul pericol ascuns care provoacă întreruperi de curent și incendii electrice. Metodele tradiționale de măsurare a temperaturii au puncte dure, cum ar fi punctele moarte mari, incapacitatea de a monitoriza în timp real și dificultatea de renovare.

Soluția de integrare pentru măsurarea temperaturii fără fir pentru toate scenariile Ankerui are avantajele de bază ale wireless pasiv, detecție de înaltă precizie, instalare cu modificări zero și control inteligent în lanț complet, trecând de la repararea pasivă la prevenirea și controlul activ. Senzorii din seria ATE nu necesită baterii, nu necesită întreținere și sunt împerecheați cu platforma de monitorizare Acrel-2000T pentru a obține avertizare pe mai multe niveluri de 24 de ore și trasabilitate a datelor. Au fost utilizate pe scară largă în industria chimică, centre de date, hub de transport și alte scenarii, ajutând întreprinderile să elimine punctele moarte de temperatură, să reducă costurile de operare și întreținere, să prevină incendiile electrice și să realizeze cu adevărat controlabilitatea siguranței, prevenirea pericolelor ascunse, trasabilitatea datelor și responsabilitatea.
