Avertisment de supraîncălzire a echipamentelor electrice: Soluție wireless de monitorizare a temperaturii Acrel

25 02, 2026

1. Introducere

Odată cu dezvoltarea continuă a economiei globale și a tehnologiei industriale, sistemele de energie electrică joacă un rol din ce în ce mai important în societatea modernă. Siguranța și fiabilitatea funcționării sistemului de alimentare au devenit, prin urmare, preocupări esențiale pentru industrie. În special, odată cu desfășurarea pe scară largă a substațiilor fără pilot, metodele tradiționale de inspecție manuală sunt treptat înlocuite cu tehnologii inteligente de monitorizare.

Tehnologia wireless de monitorizare a temperaturii oferă detectarea temperaturii în timp real pentru punctele cheie de încălzire ale echipamentelor electrice de înaltă tensiune. Prin colectarea și analizarea continuă a datelor de temperatură, această tehnologie ajută la asigurarea funcționării sigure și stabile a sistemelor de alimentare, sprijinind în același timp strategiile de întreținere predictivă.

2. Contextul cercetării și avantajele tehnice ale sistemelor wireless de monitorizare a temperaturii

În centralele electrice și substații, funcționarea pe termen lung a aparatelor de distribuție de înaltă tensiune, întrerupătoarelor de deconectare exterioare și punctelor de conectare a barelor colectoare poate duce la supraîncălzire locală. Acest lucru este cauzat în principal de rezistența crescută la contact, oxidare, acumulare de praf sau slăbire mecanică.

Deoarece terminalele echipamentelor de înaltă tensiune sunt de obicei expuse la câmpuri electrice mari, metodele tradiționale de măsurare a temperaturii pe bază de contact nu pot fi aplicate în siguranță din cauza riscurilor de izolație.

Tehnologia wireless de monitorizare a temperaturii rezolvă această problemă prin transmiterea datelor de temperatură prin semnale radio. Senzorii de temperatură sunt instalați direct la punctele de încălzire, în timp ce dispozitivul de monitorizare rămâne izolat electric de echipamentele de înaltă tensiune.

În comparație cu metodele tradiționale de măsurare, sistemele wireless de monitorizare a temperaturii oferă mai multe avantaje:

1. Siguranță ridicată
Nu există o conexiune electrică directă între senzori și sistemele de monitorizare, ceea ce reduce riscurile de pericol electric.

2. Capacitate de monitorizare în timp real
Sistemul permite achiziționarea continuă a datelor de temperatură și monitorizarea de la distanță.

3. Cost redus de întreținere
Monitorizarea wireless înlocuiește inspecția manuală frecventă, reducând costurile cu forța de muncă.

4. Suport pentru stocarea și analiza datelor
Datele de temperatură pot fi stocate în sistemele centrale de control pentru analize pe termen lung și decizii de întreținere predictivă.

În prezent, tehnologiile de monitorizare a temperaturii utilizate în mod obișnuit includ măsurarea temperaturii prin fibră optică, măsurarea termistorului, măsurarea temperaturii în infraroșu și măsurarea temperaturii fără fir. Printre aceste tehnologii:

• Senzorii cu termistori sunt dificil de utilizat pe echipamentele expuse de înaltă tensiune.
• Monitorizarea temperaturii prin fibră optică oferă o precizie ridicată, dar are costuri ridicate de instalare și echipamente.
• Măsurarea în infraroșu necesită, de obicei, operarea manuală și lipsește monitorizarea continuă în timp real.
• Monitorizarea wireless a temperaturii devine treptat soluția principală datorită echilibrului său între cost, siguranță și performanță.

3. Soluție de sistem de monitorizare online a temperaturii fără fir Acrel

Sistemul de monitorizare a temperaturii fără fir este utilizat în principal pentru monitorizarea schimbărilor de temperatură în dulapurile de înaltă și joasă tensiune, îmbinările cablurilor, contactele întrerupătoarelor, îmbinările barelor colectoare și echipamentele transformatoarelor.

Sistemul detectează potențiale riscuri de siguranță cauzate de factori precum oxidarea, slăbirea sau acumularea de praf care pot crește rezistența la contact în timpul funcționării.

Funcțiile de bază ale sistemului includ:

• Colectarea datelor de temperatură în timp real
• Funcții de alarmă pentru anomalii de temperatură
• Stocarea și analiza datelor istorice
• Monitorizare de la distanță și management automat al operațiunii

4. Componente de detectare a temperaturii

Senzori de temperatură fără fir alimentați de baterii

Acești senzori sunt instalați direct la punctele de încălzire ale echipamentelor. Sunt alimentate de baterii încorporate și transmit date fără fir. Acestea sunt potrivite pentru contactele de înaltă tensiune și îmbinările barelor colectoare.

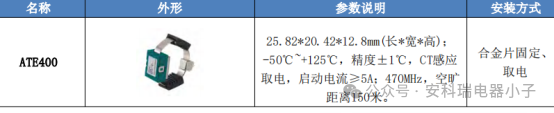

Senzori de temperatură fără fir alimentați de CT

Acești senzori sunt utilizați în principal în medii de operare cu curent ridicat, cum ar fi contactele întrerupătoarelor, punctele de conectare a barelor colectoare și bornele cablurilor de înaltă tensiune. Senzorii obțin putere prin inducția transformatorului de curent, eliminând necesitatea înlocuirii bateriei și prelungind durata de viață.

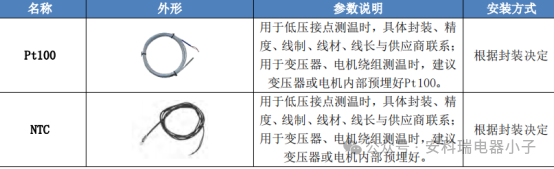

Senzori de temperatură cu fir

Senzorii cu fir sunt utilizați în principal în echipamente de joasă tensiune sau scenarii de monitorizare de înaltă precizie, cum ar fi înfășurările transformatorului și înfășurările motorului. Detectoarele de temperatură cu rezistență Pt100 sunt utilizate în mod obișnuit ca elemente de detectare.

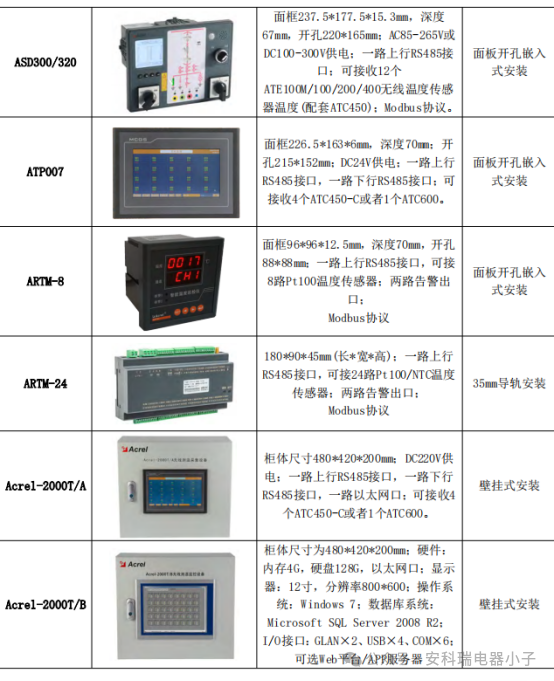

5. Unități de recepție și afișare

Sistemele wireless de monitorizare a temperaturii constau de obicei din module de recepție și terminale de afișare.

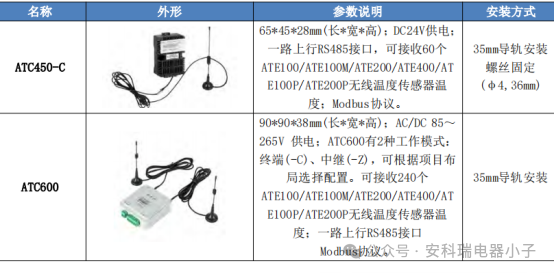

• Unitatea de primire
  Responsabil de recepția și procesarea datelor de temperatură transmise de la senzori.

• Unitate de afișare
  Folosit pentru a afișa vizual curbele de temperatură, starea echipamentului și informații despre alarmă.

Această structură permite personalului de întreținere să monitorizeze starea de funcționare a echipamentului în timp real.

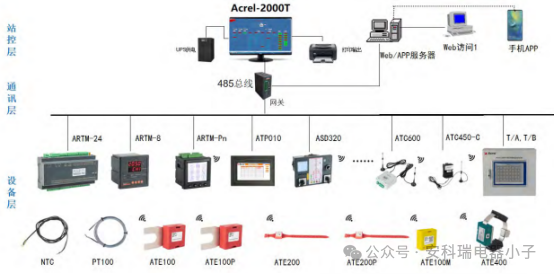

6. Arhitectura soluției sistemului de monitorizare a temperaturii fără fir

Sistemul wireless de monitorizare a temperaturii Acrel-2000/T integrează datele de temperatură de la toate dispozitivele de monitorizare din substație într-o platformă de management centralizat.

Sistemul combină tehnologia computerizată, tehnologia comunicațiilor și tehnologia de procesare a datelor pentru a realiza monitorizarea și gestionarea centralizată a informațiilor despre temperatură.

Funcțiile principale includ:

• Achiziția și transmiterea datelor în timp real
• Analiza curbei tendinței temperaturii
• Stocarea datelor istorice și interogare
• Alarma de supratemperatură și gestionarea înregistrărilor evenimentelor

Sistemul este echipat cu o bază de date independentă pentru stocarea datelor pe termen lung și analiza funcționării echipamentelor. Analizând tendințele temperaturii, inginerii pot evalua condițiile de îmbătrânire a echipamentelor și pot optimiza deciziile de întreținere.

7. Scenarii tipice de aplicare

Tehnologia wireless de monitorizare a temperaturii este utilizată pe scară largă în mai multe industrii, inclusiv:

• Sisteme de transport și distribuție a energiei
• Industria prelucrătoare a oțelului
• Industria minieră
• Industria petrochimică

Locațiile comune de monitorizare includ:

• Conductori de linie de transmisie
• Bucșele transformatorului principal
• Deconectați contactele comutatorului
• Îmbinări de comutație de înaltă tensiune
• Terminale de cablu
• Suprafețele condensatoarelor

Sistemul ajută la îmbunătățirea fiabilității funcționării echipamentelor prin monitorizare în timp real și funcții de avertizare timpurie.

8. Valoarea aplicației tehnice

Aplicarea tehnologiei wireless de monitorizare a temperaturii îmbunătățește semnificativ gestionarea funcționării sistemului de alimentare.

Beneficiile cheie includ:

• Îmbunătățirea siguranței și fiabilității rețelei electrice
• Reducerea ratelor de defecțiuni ale echipamentelor
• Minimizarea duratei și domeniului de aplicare a întreruperii de curent
• Reducerea costurilor de inspecție manuală
• Creșterea beneficiilor economice și sociale ale sistemelor de energie

Întreținerea programată tradițională evoluează treptat în întreținere bazată pe condiții susținute de tehnologii de monitorizare inteligente.

9. Concluzie

Tehnologia wireless de monitorizare a temperaturii joacă un rol important în asigurarea funcționării în siguranță a sistemelor electrice de alimentare. Prin monitorizarea și analizarea continuă a datelor de temperatură, este posibil să se prevadă degradarea echipamentului și să se prevină potențialele defecțiuni.

Odată cu dezvoltarea tehnologiei Internet of Things (IoT) și construcția rețelei inteligente, tehnologia wireless de monitorizare a temperaturii va juca un rol din ce în ce mai important în viitorul management al siguranței sistemului energetic.
