Ce este un UPS?

UPS (Uninterruptible Power Supply) este un dispozitiv de alimentare cu energie de urgență care integrează funcții de conversie a energiei, stocare a energiei și control - un sistem cuprinzător de protecție a energiei care încorporează redresoare, invertoare, baterii, întrerupătoare statice și circuit de control s.

Funcționalitatea sa de bază cuprinde două aspecte cheie:

În primul rând, atunci când puterea de utilități este normală, filtrează perturbările rețelei, cum ar fi fluctuațiile de tensiune, supratensiunile și armonicile, furnizând energie stabilă și curată sarcinilor.

În al doilea rând, în caz de întrerupere a utilității, trece fără probleme la energia stocată pe baterie (timp de comutare UPS online <10 ms) pentru a preveni blocarea echipamentului de încărcare și pierderea datelor.

Clarificare critică: Un UPS ≠ Doar o baterie! Bateria este doar „componenta de stocare a energiei”, responsabilă doar de stocarea energiei electrice. Un sistem UPS complet necesită operarea coordonată a modulelor de bază, inclusiv rectificarea, inversarea și comutarea pentru a-și îndeplini misiunea de protecție a puterii.

Topologii UPS principale și diferențe cheie:

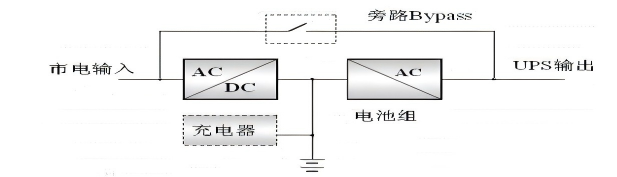

• UPS online: alimentează în mod continuu sarcinile prin invertor cu timp de transfer zero, oferind cea mai înaltă calitate a energiei. Ideal pentru aplicații critice, cum ar fi controlul industrial, facilități medicale și centre de date (scenarii țintă de bază).

UPS-ul online furnizează curent alternativ de sarcină prin circuitul invertorului, indiferent de starea tensiunii rețelei, menținând invertorul întotdeauna operațional. În timpul întreruperilor, acesta convertește imediat energia stocată a bateriei în curent alternativ pentru sarcină, realizând un transfer fără întreruperi.

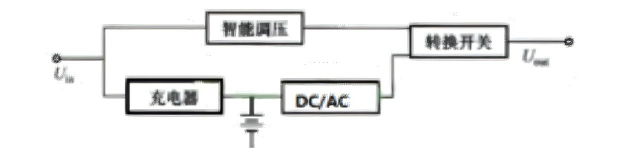

• UPS standby: furnizează direct energie electrică în condiții normale, activând invertorul numai în timpul întreruperilor cu timp de transfer de zeci de milisecunde. Potrivit pentru sarcini non-critice, cum ar fi computere și routere.

1. Încărcător: Încarcă și încarcă bateria în timpul funcționării normale.
2. Invertor DC/AC: rămâne inactiv atunci când utilitatea este prezentă; în timpul întreruperilor, convertește puterea de curent continuu (de la baterie) în putere de curent alternativ pentru sarcini, cu forme de undă de ieșire care includ undă pătrată, undă cvasipătrată sau undă sinusoidală.
3. Comutator de transfer: Conectează puterea de intrare la sarcini în timpul funcționării normale; deconectează utilitatea și conectează invertorul în timpul întreruperilor pentru a continua alimentarea sarcinilor.
4. Regulator automat de tensiune: Reglează și stabilizează tensiunea de ieșire atunci când este prezentă utilitatea.

• UPS Line-Interactive: Oferă reglare parțială a tensiunii cu timp de transfer între tipurile online și standby. Potrivit pentru medii de birou mici.

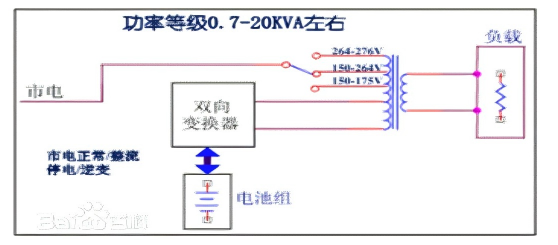

În timpul funcționării normale a utilității, furnizează putere îmbunătățită de utilități sarcinilor prin reglarea inteligentă a transformatorului de schimbare a presei, în timp ce invertorul funcționează în modul invers pentru a încărca bateria. În timpul întreruperilor, sarcinile sunt alimentate în întregime de energia bateriei prin invertor. Acest convertor bidirecțional funcționează atât ca invertor, cât și ca încărcător.

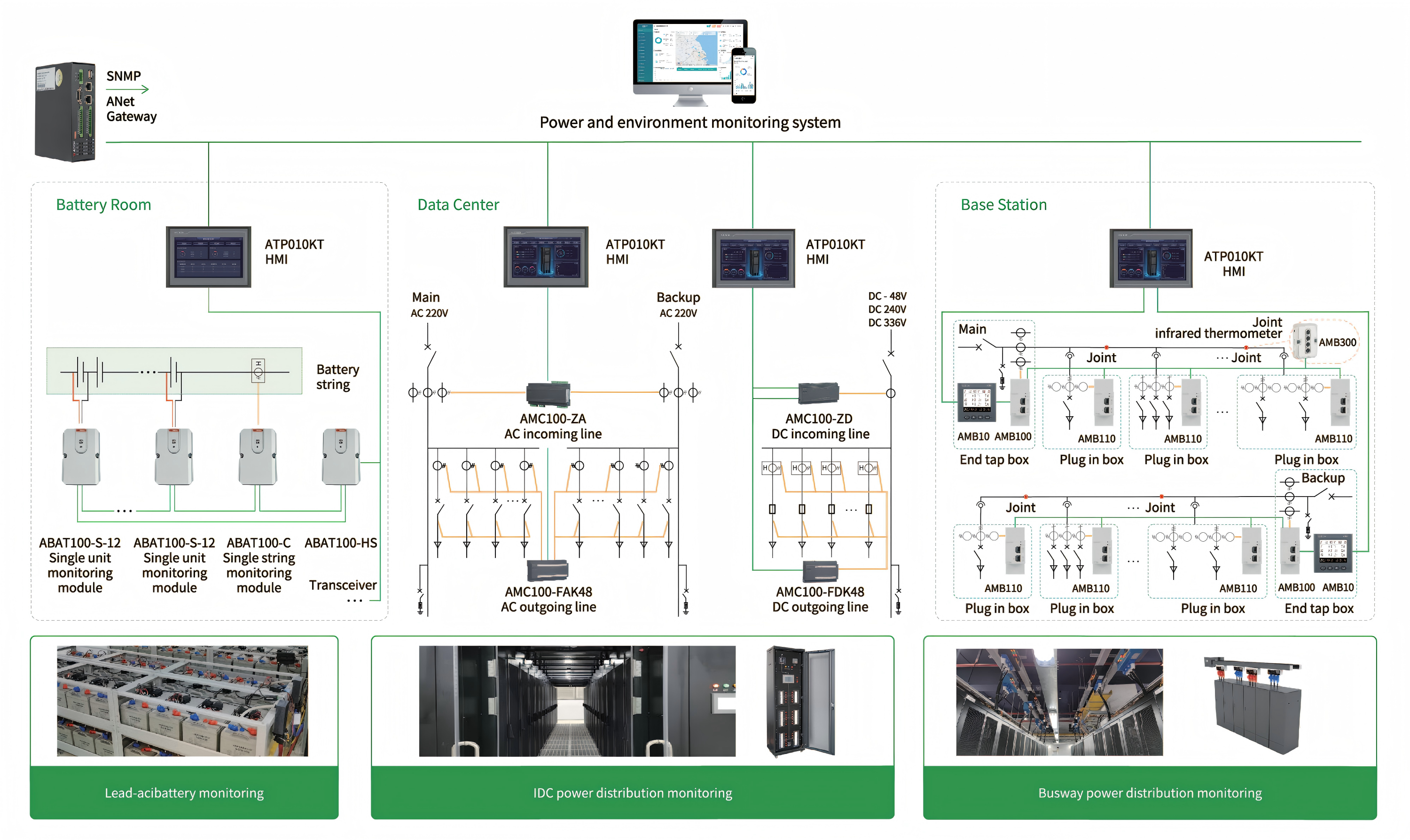

Soluții Acrel:

Monitorizarea bateriei

• Monitorizare online 24/7 pentru detectarea timpurie a celulelor cu performanță degradată
• Trei intervale de tensiune disponibile: configurații 2V, 6V, 12V pentru a se adapta la majoritatea tipurilor de baterii
• Monitorizarea per celulă a tensiunii, rezistenței interne și a temperaturii electrodului negativ
• Instalare plug-and-play – cablarea simplă de la stâlp la pol nu necesită pregătire specializată

• Monitorizare online 24/7 a curentului de încărcare/descărcare și a temperaturii ambientale
• Dispune de izolare optică și suport pentru protocolul MODBUS pentru o integrare perfectă cu sistemele de monitorizare terțe
• Oferă fiabilitate ridicată și performanță stabilă

Contoare DC
