Acrel oferă soluții NIO pentru operarea și operarea digitală a stațiilor de schimb de baterii

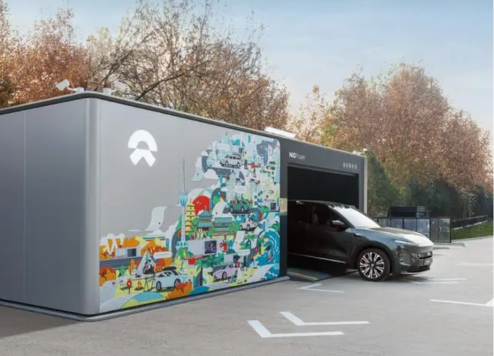

Pe 23 decembrie 2023, NIO a anunțat un plan important de construire a 1.000 de stații de schimb de baterii în 2024, ducând numărul total de stații de schimb NIO la peste 3.310. În 2025, NIO își propune să finalizeze o rețea de schimb de baterii de mare viteză care să acopere „nouă rute nord-sud, nouă rute est-vest și 19 grupuri mari de orașe”, numărul global de stații de schimb depășind 4.000. Scopul principal al acestui plan strategic este de a oferi proprietarilor de mașini servicii mai convenabile de încărcare și schimb de baterii. În comparație cu stațiile de încărcare tradiționale, stațiile de schimb de baterii de la NIO pot finaliza încărcarea și schimbarea bateriilor într-un timp scurt, oferind o soluție mai rapidă de reaprovizionare cu energie, care a devenit un punct important pentru atragerea de noi consumatori de vehicule cu energie.

Stațiile de schimb de baterii sunt active intensive în capital care necesită investiții financiare semnificative în fazele de construcție și exploatare inițială. Gestionarea și operarea acestora printr-o platformă digitală poate îmbunătăți în mod evident experiența utilizatorului, reducând în același timp substanțial costurile operaționale pentru stațiile de schimb..

Locația proiectului: China

Contactați-ne

PREV: Niciun produs anterior
URMĂTORUL: Niciun produs următor

Prezentare generală a proiectului

Nevoile clientului

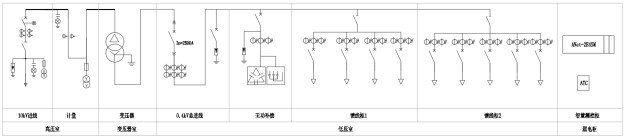

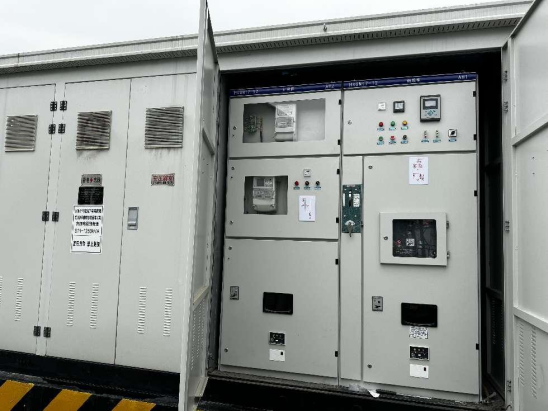

Sistemele de distribuție a energiei din stația de schimb de baterii folosesc de obicei substații de tip container. Acestea constau din trei compartimente separate: de înaltă tensiune, transformator și joasă tensiune. Capacitatea lor electrică variază de la 630 kVA la 1250 kVA, variind în funcție de dimensiunea stației, așa cum se arată în figură.

NIO a stabilit cerințe standardizate pentru gestionarea inteligentă a stațiilor de schimb de baterii de tip container, specificând cerințele de monitorizare pentru parametrii electrici, temperaturile punctelor de contact și parametrii de mediu în camera transformatorului, precum și în compartimentele de înaltă și joasă tensiune.

1	Temperatura și umiditatea mediului	Camera de înaltă tensiune, Camera de transformare, Camera de joasă tensiune	Modul de detectare a temperaturii și umidității	Încălzitor/ventilator
2	Temperatura articulației	Corpul transformatorului, capul cablului de înaltă tensiune (punctul de conectare al dulapului de înaltă tensiune), borna superioară a întreruptorului cadru de joasă tensiune, borna inferioară a întreruptorului cu carcasă turnată de joasă tensiune, bara de joasă tensiune	Măsurarea temperaturii fără fir	Ventilator/Alarmăă/Deplasare
3	Detectarea tensiunii	Capătul de intrare al Cabinetului de înaltă tensiune de alimentare sau Capătul de ieșire al ieșirii Cabinet de înaltă tensiune, capătul inferior al comutatorului principal al plăcii de distribuție secundară de joasă tensiune	Releu sau contor electric multifuncțional	-
4	Detectarea curentului	Capătul de ieșire al ieșirii Cabinet de înaltă tensiune sau Capătul de ieșire al ieșirii Cabinet de înaltă tensiune, capătul superior al comutatorului principal al plăcii de distribuție secundară de joasă tensiune, capătul superior al ieșirii Întrerupător cu carcasă turnată de joasă tensiune, capătul de ieșire al ieșirii Cabinet de înaltă tensiune, bară PE de joasă tensiune	Releu, Contor electric multifuncțional	-
5	Măsurarea energiei/Factor de putere	Capătul de intrare al casetei de înaltă tensiune de alimentare sau capătul de ieșire al ieșirii Cabinet de înaltă tensiune, capătul superior al comutatorului principal al plăcii de distribuție secundară de joasă tensiune, capătul superior al ieșirii Întrerupător cu carcasă turnată de joasă tensiune	Contor electric multifuncțional	-
6	Detectarea armonicilor	Ieșire Sfârșitul ieșirii Cabinet de înaltă tensiune	Detectarea armonicilor Device	-
7	Detectare acces la uși	Ușile exterioare ale camerei de înaltă tensiune, camerei de joasă tensiune, camera transformatoarelor, ușa interioară a camerei transformatoarelor	Întrerupător de limită	Alarm
8	Detectarea fumului	Camera de înaltă tensiune, Camera de transformare, Camera de joasă tensiune	Senzor de fum	-
9	Detectare imersie în apă	Partea inferioară a stației de tip cutie a camerei transformatoarelor	Senzor de imersie în apă	-
10	Detectarea stării de supratensiune/Detecția siguranței de protecție	Placă de subdistribuție de joasă tensiune	Protector de supratensiune cu comunicare	-
11	Detectarea stării întreruptorului de înaltă tensiune	Întrerupător de înaltă tensiune, întrerupător de împământare de înaltă tensiune, întrerupător de sarcină de înaltă tensiune, siguranță principală de înaltă tensiune, întrerupător de circuit de joasă tensiune, întrerupător de circuit cu carcasă turnată de joasă tensiune, întrerupător de ventilator	Contact auxiliar	-
12	Controlul/Monitorizarea compensației de la distanță	Cabinet condensator de joasă tensiune	Dispozitiv de compensare a condensatorului de putere	-

Soluție Acrel

Configurarea echipamentelor și schema de rețea

Conform cerințelor la fața locului, stația de tip cutie este echipată cu dispozitive de protecție bazate pe microprocesor Acrel, dispozitive de detectare a armonicilor, contoare multifuncționale, senzori de temperatură fără fir, controlere de compensare a puterii reactive și dispozitive inteligente de compensare a condensatorului. Aceste dispozitive sunt conectate printr-o magistrală RS485 la gateway-ul inteligent ANet-2E4SM situat în dulapul inteligent de măsurare și control. În cele din urmă, datele sunt încărcate pe platforma de gestionare a operațiunii și întreținerii stației de schimb de baterii NIO prin 4G.

	Produs	Modelul Acrel	Funcția	Note
1	Contor de energie	AMC73-AI3	Contor de curent trifazat	Circuite de linie de intrare de 0,4 kV, afișează curent trifazat
2	Controler de compensare a puterii	ARC-28F/Z-USB-L	Echipat cu 28 de grupuri de condensatoare pentru compensare separată și combinată, control automat de comutare pentru a atinge factorul de putere țintă.	Cabinet de compensare a condensatorului de putere
3	Condensator inteligent	AZC-SP1/450	Condensator inteligent, compensare separată sau combinată selectabilă, echipat cu interfață de comunicare în rețea RJ45, compatibil cu controlerul de compensare a puterii pentru compensarea puterii reactive.	Compensarea puterii de 0,4 kV
4	Receptor wireless pentru senzor de temperatură	ATC450-C	Primește date de la senzorii de temperatură fără fir și le încarcă pe gateway-ul inteligent prin interfața RS485.	Măsurare wireless a temperaturii
5	Senzor de temperatură fără fir	ATE400	Monitorizează temperatura îmbinărilor cablurilor de înaltă tensiune, bornele superioare ale întrerupătoarelor cu cadru de joasă tensiune, bornele inferioare ale întreruptoarelor cu carcasă turnată de joasă tensiune și barele colectoare de joasă tensiune.	Măsurare wireless a temperaturii
6	Comutați unitatea de colectare a cantității	ARTU100	Echipat cu până la 32 de canale pentru colectarea semnalului de telecomunicații, încarcă date pe gateway prin comunicare RS485.	Colecția de telecomunicații
7	Gateway inteligent	ANet-2E4SM	Gateway de calcul Edge, sistem Linux încorporat, acceptă comunicarea Socket, oferă criptare AES și autentificare identității MD5, acceptă transmisia continuă de date, acceptă protocoale Modbus, Modbus TCP, DL/T645-1997, DL/T645-2007, 101, 103 și 104.	Colectează, convertește și judecă logic date precum electricitatea, mediul etc.
8	Modul de extindere Gateway	ANet-M4G/M485	Poate fi folosit cu gateway-ul inteligent ANet-2E4SM pentru a extinde comunicația fără fir 4G sau interfața RS485.	Modul de extindere Gateway
9	Senzor de temperatură și umiditate	/	Colectează temperatura și umiditatea camerei de înaltă tensiune, a camerei transformatoarelor și a încăperii de joasă tensiune și încarcă date pe gateway prin comunicare RS485.	Parametrii de mediu
10	Acces la uși, imersie în apă, fum, supratensiune	/	Se conectează la unitatea de colectare a cantității de comutare prin semnale de cantitate de comutare.	Parametrii de mediu

Platformă

Întrucât NIO a stabilit o platformă de operare și întreținere a stației de schimb de baterii, datele de la substația de tip container a acestui proiect sunt colectate de gateway-ul inteligent ANet-2E4SM și încărcate pe platformă în formatul necesar. Gateway-ul, cu un sistem încorporat, oferă colectare locală de date, judecată logică, conversie de protocol, reluare punct de întrerupere, criptare a datelor și protocoale personalizabile, asigurând o integrare perfectă cu platformele de nivel superior.

Platformă de operare și întreținere electrică Acrel EMS de asemenea, este suficient pentru operarea și întreținerea stației. Se poate conecta la date de la mii de substații de utilizator, inclusiv parametrii electrici și date de mediu, cum ar fi curentul, tensiunea, puterea, starea comutatorului, temperatura transformatorului, temperatura și umiditatea mediului ambiant, imersia în apă, fum, video și controlul accesului. În caz de anomalii, trimite semnale de alertă prin SMS și APP în 10 secunde. Platforma atribuie personalului sarcini de operare și întreținere prin intermediul aplicației mobile și urmărește execuția sarcinilor folosind poziționarea BeiDou pentru a forma un proces în buclă închisă, sporind eficiența și permițând detectarea și rectificarea în timp util a defectelor.

Site-uri web demonstrative: http://cloud.acrel.cn
Cont: acrel
Parolă: 123456

Rezultate și beneficii ale proiectului

Monitorizarea puterii

Platforma de operare și întreținere (O&M) colectează date din sistemul de distribuție a energiei electrice al stației de tip container printr-o rețea 4G. Datele includ curent, tensiune, putere, energie și starea comutatorului, oferind atât date în timp real, cât și date istorice despre substație.

Statistici energetice

Platforma oferă statistici privind timpul de utilizare, analizând consumul de energie și costurile în perioadele de vârf, umăr și în afara vârfului. Acesta generează rapoarte zilnice, lunare și anuale și compară datele prin analize an la an și lună la lună. Acest lucru ajută utilizatorii să calculeze costurile operaționale.

Alarma de anomalie

Platforma monitorizează diverși parametri ai stației de tip container, cum ar fi curentul, tensiunea, puterea, starea comutatorului, rata de încărcare a transformatorului și temperatura înfășurării, temperatura îmbinării electrice, temperatura și umiditatea mediului ambiant, fum, imersie în apă, video și informații despre controlul accesului. În cazul oricăror anomalii, acesta trimite prompt mesaje de alarmă personalului de întreținere prin APP și SMS.

Managementul operațiunii și întreținerii

Platforma ajută utilizatorii să creeze planuri de inspecție, să înregistreze defectele găsite în timpul inspecțiilor, să emită ordine de lucru pentru eliminarea defectelor și să urmărească rutele de inspecție și progresul eliminării defectelor. Utilizatorii pot oferi, de asemenea, feedback cu privire la progresul sarcinii, permițând un proces de gestionare a O&M în buclă închisă.

Rapoarte utilizatori

Platforma O&M generează automat rapoarte de utilizare privind consumul de energie și diagnostice operaționale. Oferă rapoarte periodice de diagnosticare a sistemului de distribuție a energiei, rezumă problemele existente și oferă sugestii de îmbunătățire.

În plus, platforma oferă funcții de monitorizare a mediului, supraveghere video, analiză a calității energiei, analiza cererii și funcții de gestionare a inventarului de echipamente. Aceste caracteristici ajută utilizatorii să gestioneze substații dispersate geografic și numeroase de tip container, sporind fiabilitatea sursei de alimentare și durata de viață a echipamentului și reducând costurile de operare și întreținere și de utilizare a energiei.
